東武スカイツリーライン(+運行管理システム導入エリア)発車標設置早見表

東武スカイツリーライン各駅の発車標の設置状況を表にしてみました。

また,スカイツリーラインと同様の運行管理システムで発車標が設置されている各路線の発車標の設置状況もまとめています。

運行管理システム導入エリアでは各駅で表示パーツが共通化されているため,同一メーカーの同一タイプの発車標どうしであれば共通して表示パーツの素材を収集できます。

素材収集の参考などにできれば幸いです。

更新時期によっては最新の情報を反映できていないことがありますがご了承くださいませ・・・

 【令和元年6月現在】

東武スカイツリーライン

  ホーム コンコース 備考
浅草 ■新陽社 ■新陽社 4カ国語表示
とうきょうスカイツリー 新陽社(FC) ■新陽社 4カ国語表示
LEDフルカラー表示
押上 日本信号 日本信号 東京メトロ設置;東武管理の発車標なし
曳舟 新陽社 新陽社
東向島 日本信号 日本信号
鐘ヶ淵 日本信号 -
堀切 日本信号 -
牛田 日本信号 日本信号
北千住 ゴシック2(FC)
■メ不明
日本信号
ゴシック2(FC)
■メ不明
ゴシック2:1~5番線/特急専用ホーム/コンコースに設置
■メ不明:1・2番線/コンコースに設置
日本信号:6・7番線(日比谷線)に設置。東京メトロ設置
小菅 日本信号 日本信号
五反野 日本信号 日本信号 スクロール(内蔵フォント)TB明朝体(→当駅と伊勢崎線羽生のみ)
梅島 日本信号 日本信号
西新井 新陽社 新陽社
竹ノ塚 明朝体 明朝体

1・2番線と改札口とで内蔵フォントが異なる

改札口の筐体は「お知らせ」表示器(ゴシック2)内蔵

谷塚 明朝体 明朝体

1・2番線と改札口とで内蔵フォントが異なる

改札口の筐体は「お知らせ」表示器(ゴシック2)内蔵

草加 新陽社 新陽社
獨協大学 新陽社 新陽社
新田 新陽社 新陽社
蒲生 新陽社 新陽社
新越谷 新陽社(FC) 新陽社(FC) 種別のみマルチカラー表示
越谷 新陽社 新陽社  6文字幅の行先パーツが見られます(改札口)
北越 新陽社 ■新陽社
大袋 新陽社 新陽社  6文字幅の行先パーツが見られます(改札口)
せんげん台 日本信号 日本信号
武里 明朝体 明朝体 1・2番線と改札口とで内蔵フォントが異なる
一ノ割 新陽社 新陽社
春日部 日本信号(FC) 日本信号 1・3・4番線の発車標の種別のみマルチカラー表示
北春日部 明朝体 明朝体
姫宮 富士通16 明朝体

1・2番線と改札口とで内蔵フォントが異なる

16ドット明朝体表示は当駅改札口のみ

富士通16ドット表示は当駅と日光線栗橋のみ

東武動物公園 ■メ不明 ゴシック2(FC)
■メ不明


亀戸線

小村井 - -
東あずま - -
亀戸水神 - -
亀戸 - 新陽社

大師線

大師前 - -  運行情報表示器のみコンコースに設置(新陽社製)

伊勢崎線東武動物公園~館林)

和戸 日本信号 -
久喜 日本信号 日本信号
鷲宮 - -
花崎 - -
加須 日本信号 日本信号
南羽生 - -
羽生 日本信号 日本信号 スクロール(内蔵フォント)TB明朝体(→当駅と五反野のみ)
川俣 - -
茂林寺前 - -

日光線東武動物公園~新栃木)

杉戸高野台 ゴシック2 ゴシック2  ゴシック2の3色LED表示器は当駅のみ設置
幸手 新陽社 新陽社
南栗橋 ■新陽社 新陽社
栗橋 富士通16 富士通16 富士通16ドット表示は当駅と姫宮のみ
新古河 - -
柳生 - -
板倉東洋大前 日本信号 -
藤岡 - -
静和 - -
新大平下 - -
栃木 日本信号 日本信号 改札口の発車標はスクロール(内蔵フォント)東芝ルポ文字
ホームの発車標はスクロール(内蔵フォント)が他駅と異なる

〈凡例〉

■印:LCD式発車標

⑯印:LED式発車標(16ドット表示)

※印:他社管理の発車標

FC:フルカラー(又はマルチカラー)表示のLED式発車標

メ不明:メーカー不明の発車標

富士通16:富士通16ドットフォントのLED式発車標



各駅で発車標の更新等があれば更新できればと思います。

押上駅 - 東武スカイツリーライン発車標調査



押 上 スカイツリー前〉

おしあげ 〈スカイツリーまえ〉 Oshiage 'SKYTREE'

f:id:toki_lucario:20170430215639j:plain

ホーム



表示詳細

1番線

f:id:toki_lucario:20170430215323j:plain

f:id:toki_lucario:20170501192329j:plain

f:id:toki_lucario:20170501193629j:plain

f:id:toki_lucario:20170501193610j:plain



表示タイプ(全番線共通)

LCD東京メトロ管理・日本信号) 2段

発車順序・時刻・種別・行き先 *4カ国語表示

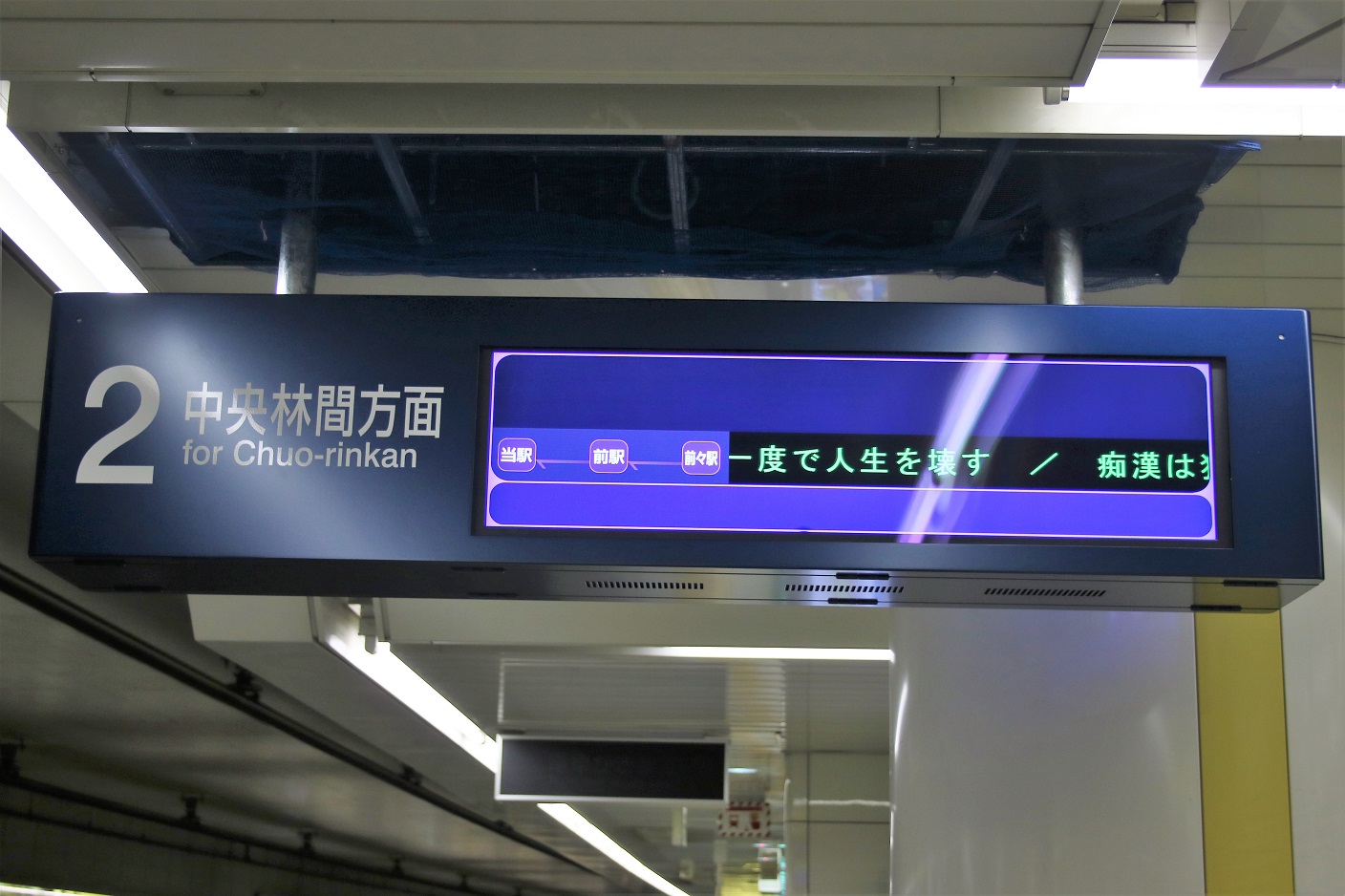

2番線

f:id:toki_lucario:20170529165833j:plain

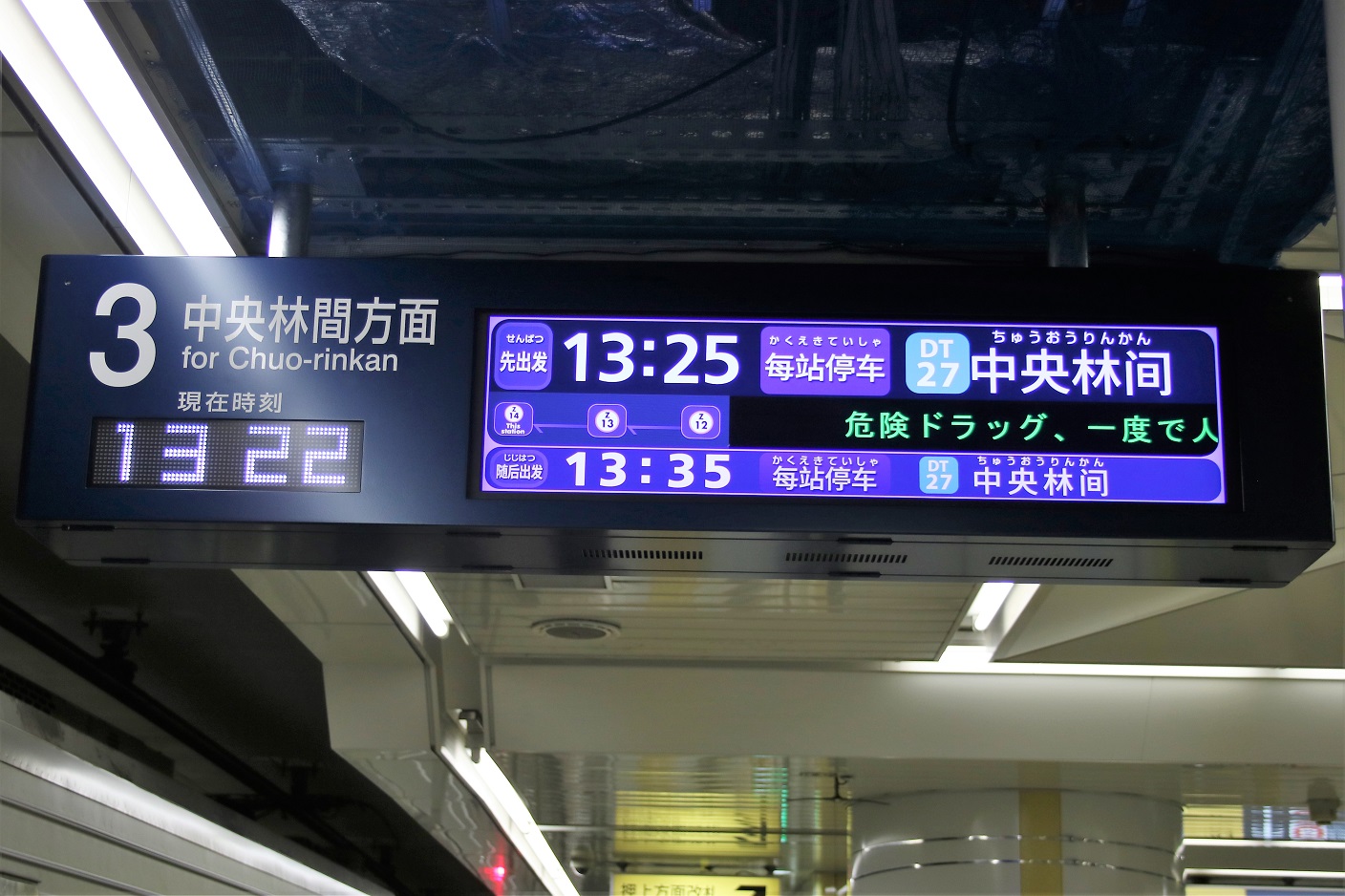

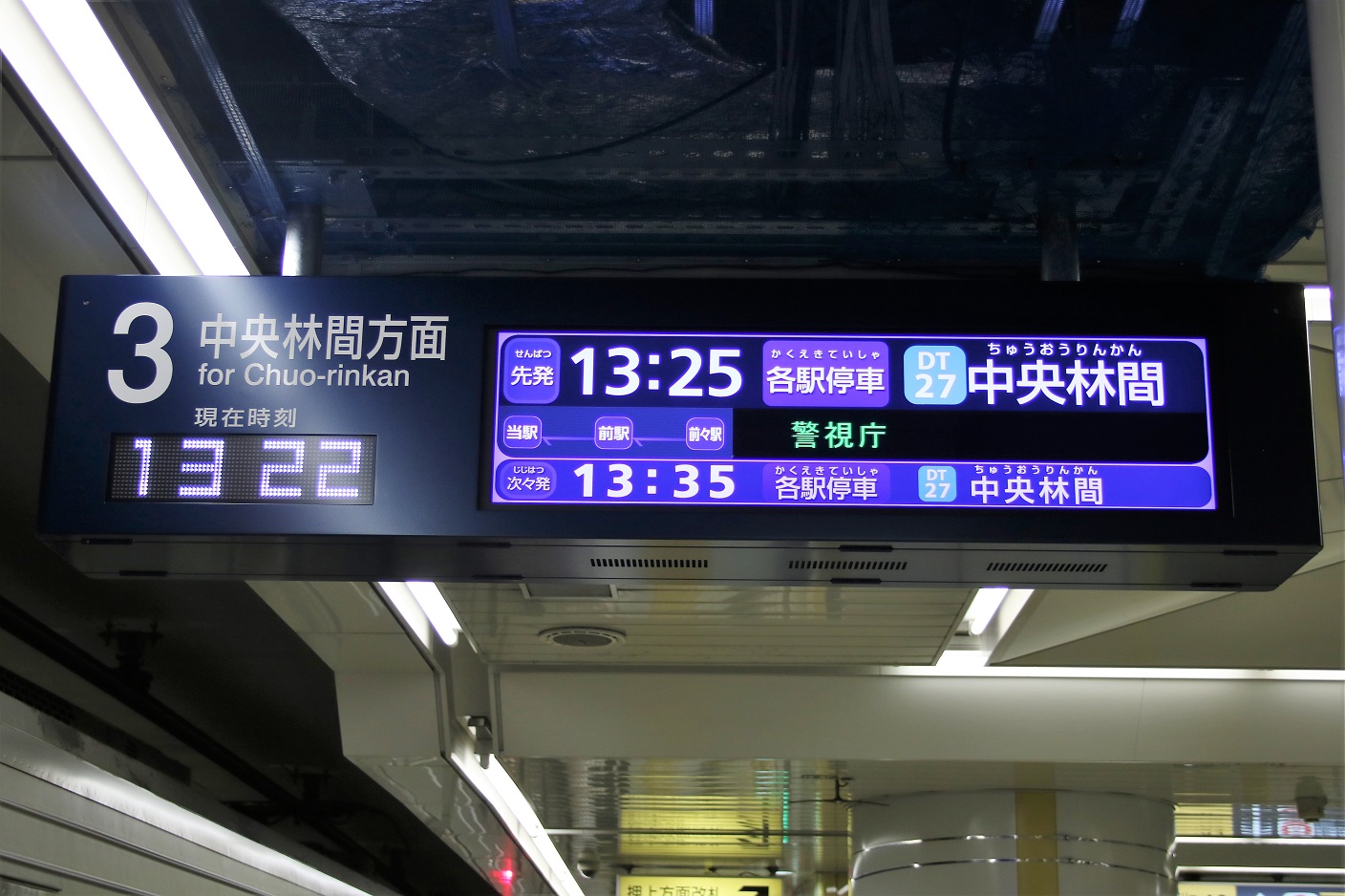

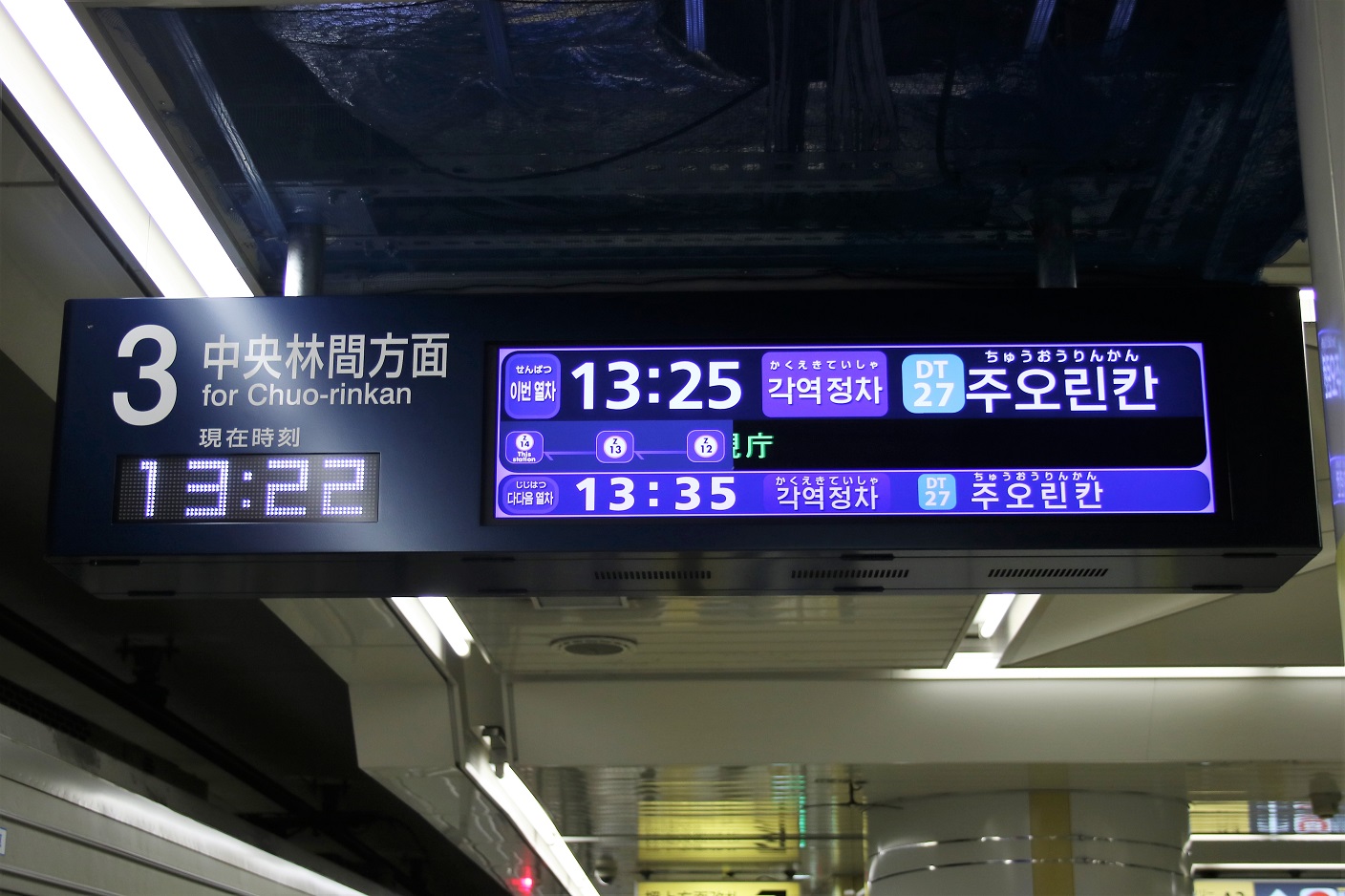

3番線

f:id:toki_lucario:20170529170623j:plain

f:id:toki_lucario:20170529170600j:plain

f:id:toki_lucario:20170529170644j:plain

f:id:toki_lucario:20170529170738j:plain

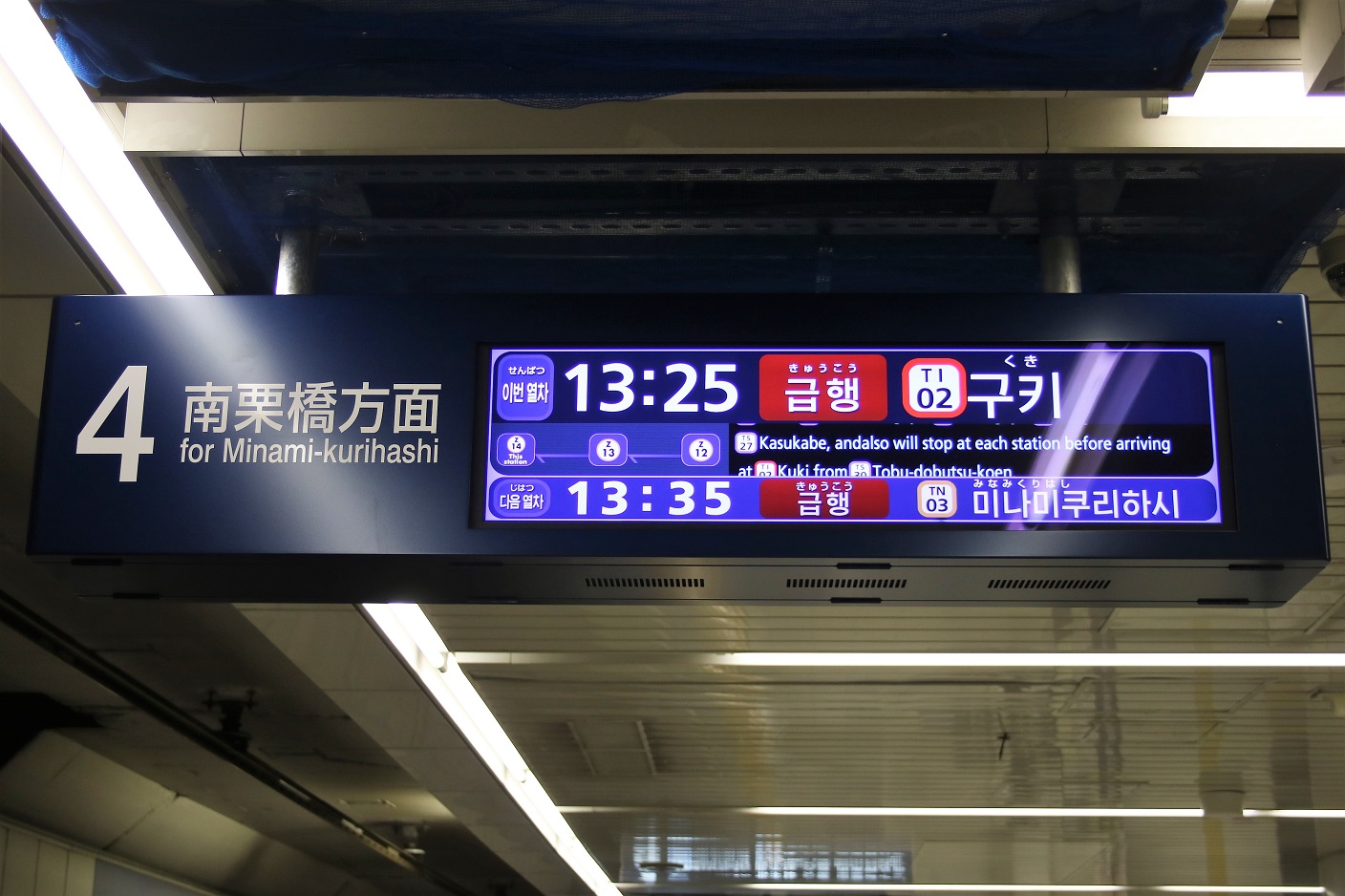

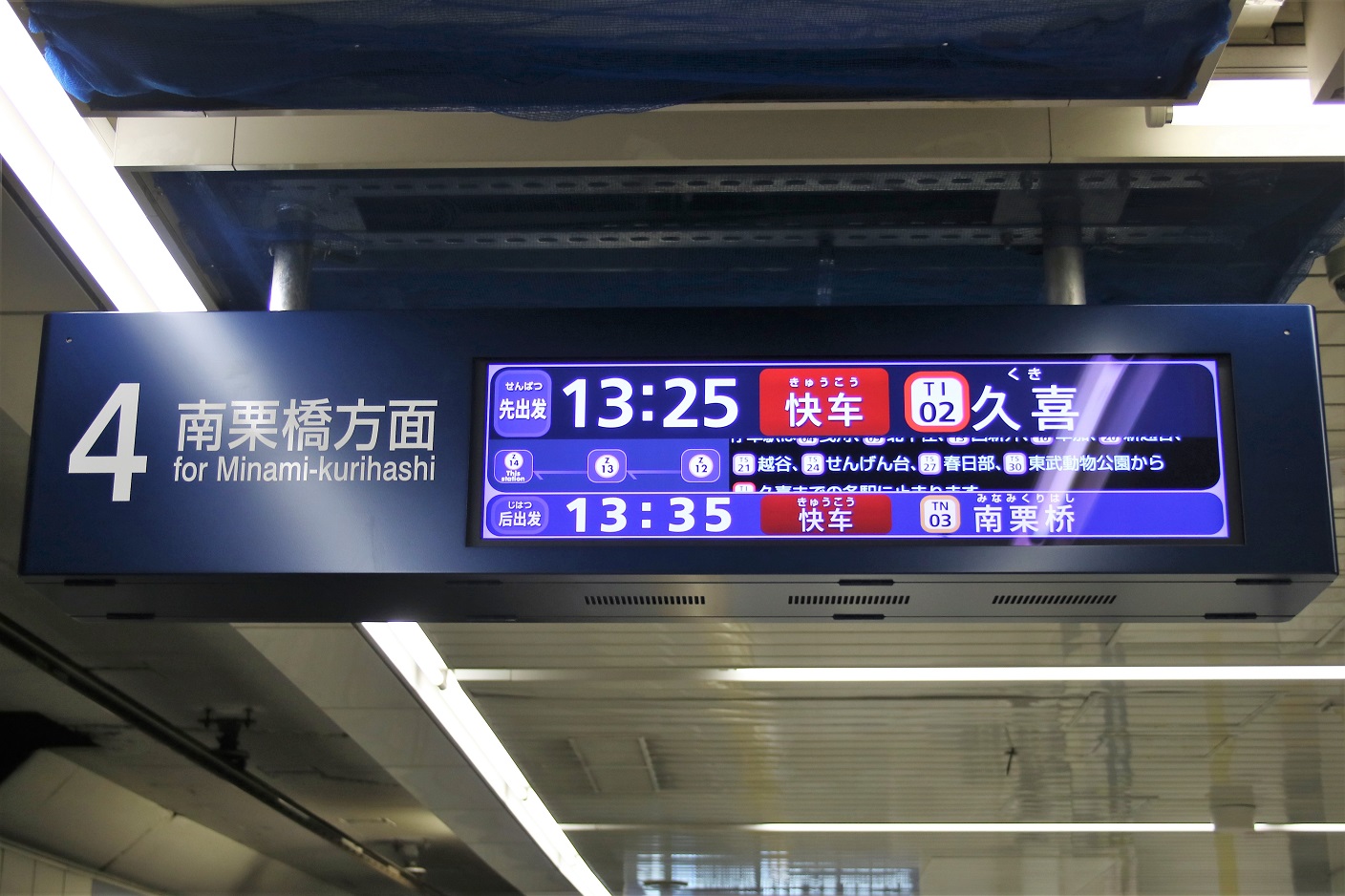

4番線

f:id:toki_lucario:20170529171250j:plain

f:id:toki_lucario:20170529171318j:plain

f:id:toki_lucario:20170529171345j:plain



f:id:toki_lucario:20170529171419j:plain

コンコース

改札口



表示詳細

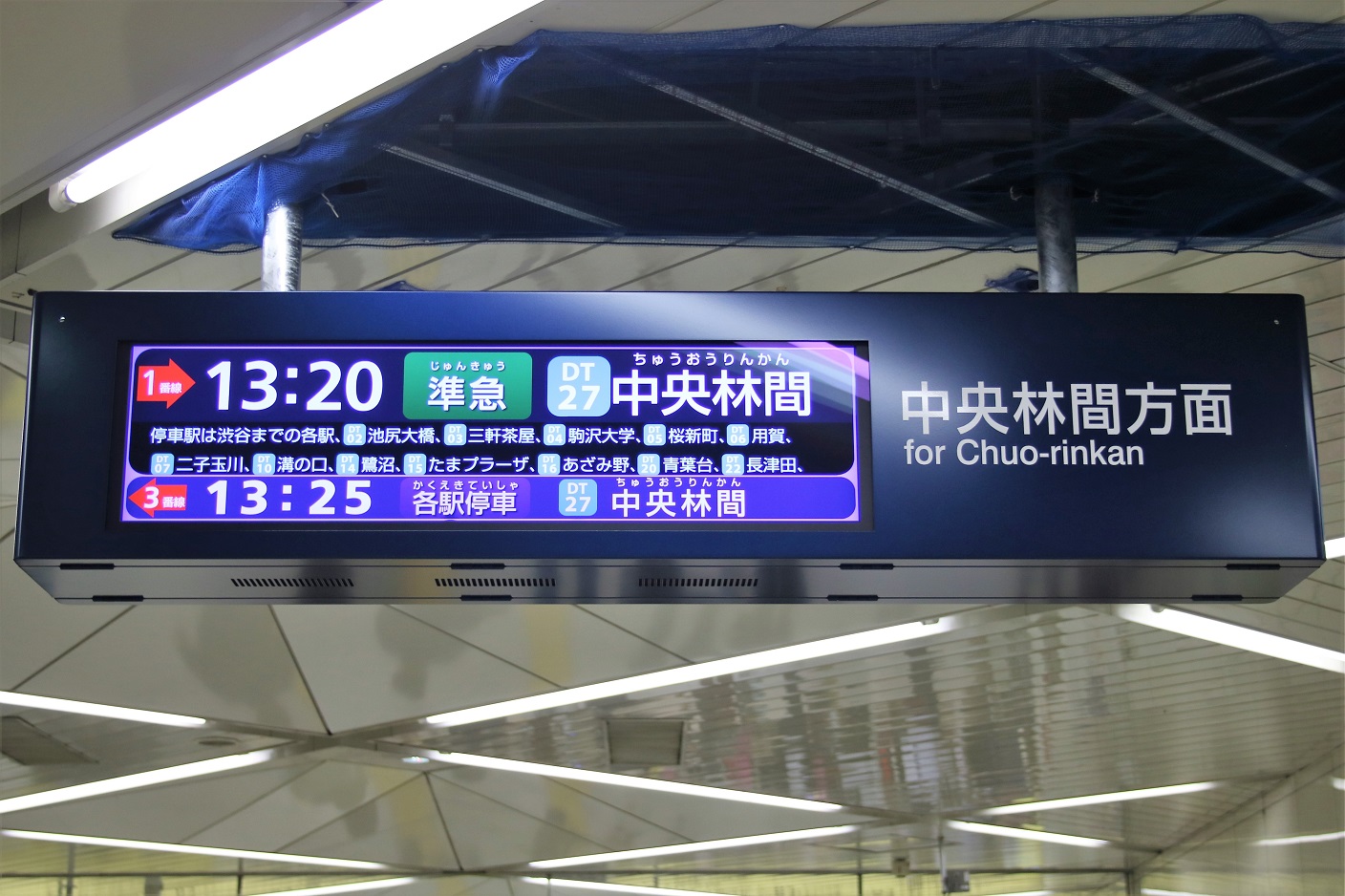

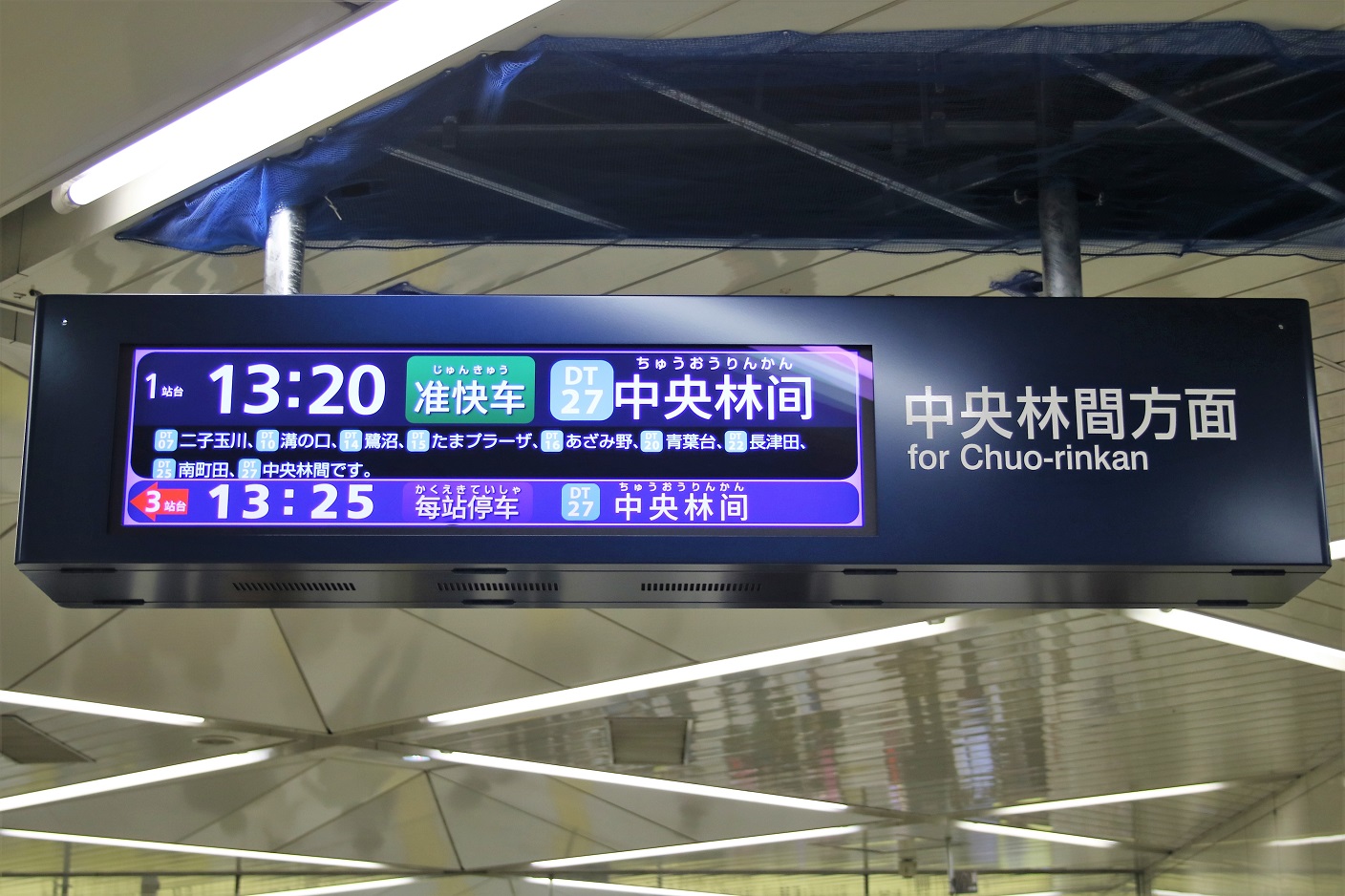

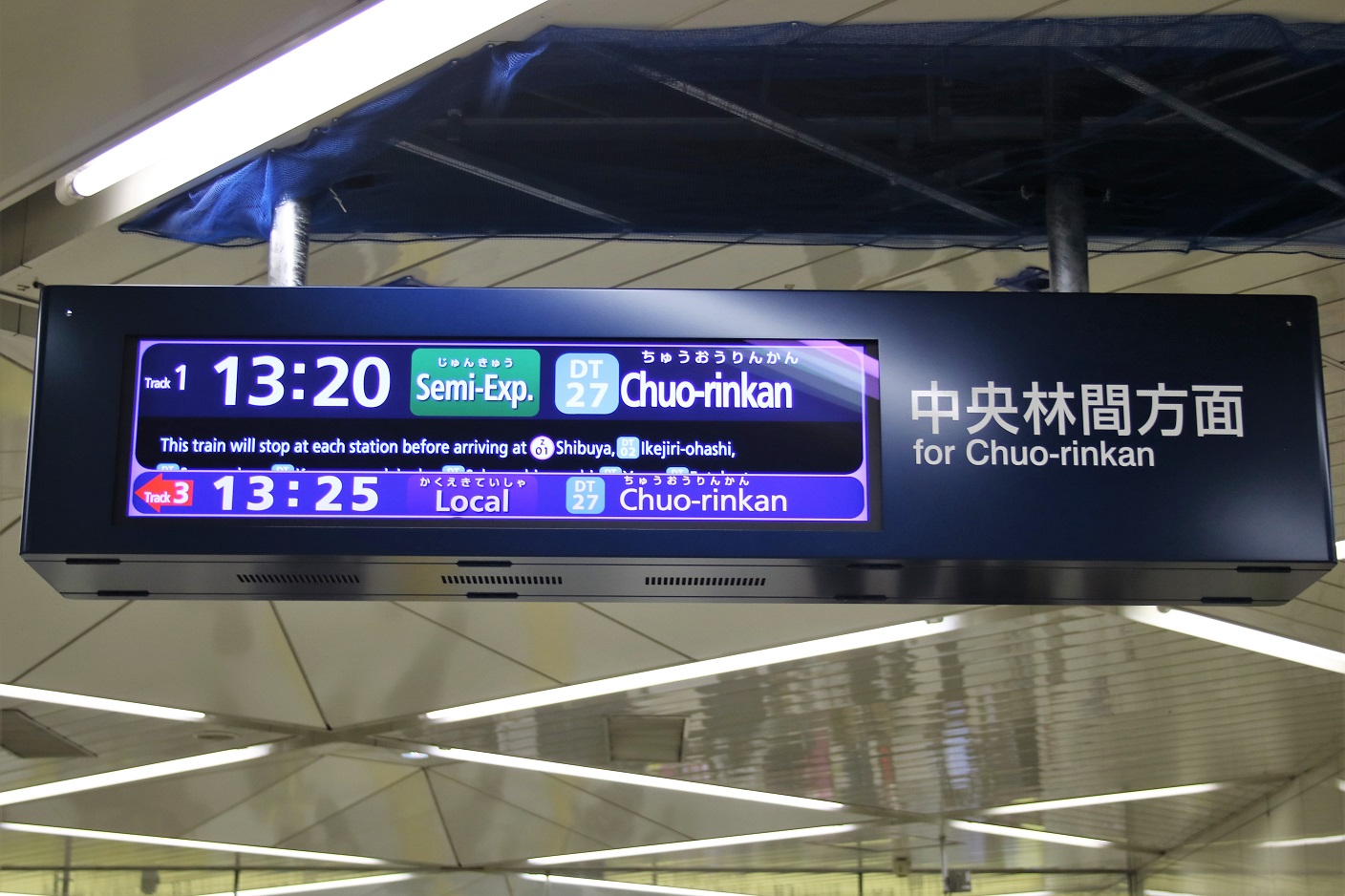

中央林間方面用

f:id:toki_lucario:20170529172628j:plain

f:id:toki_lucario:20170529172653j:plain

f:id:toki_lucario:20170529173045j:plain



f:id:toki_lucario:20170529173107j:plain

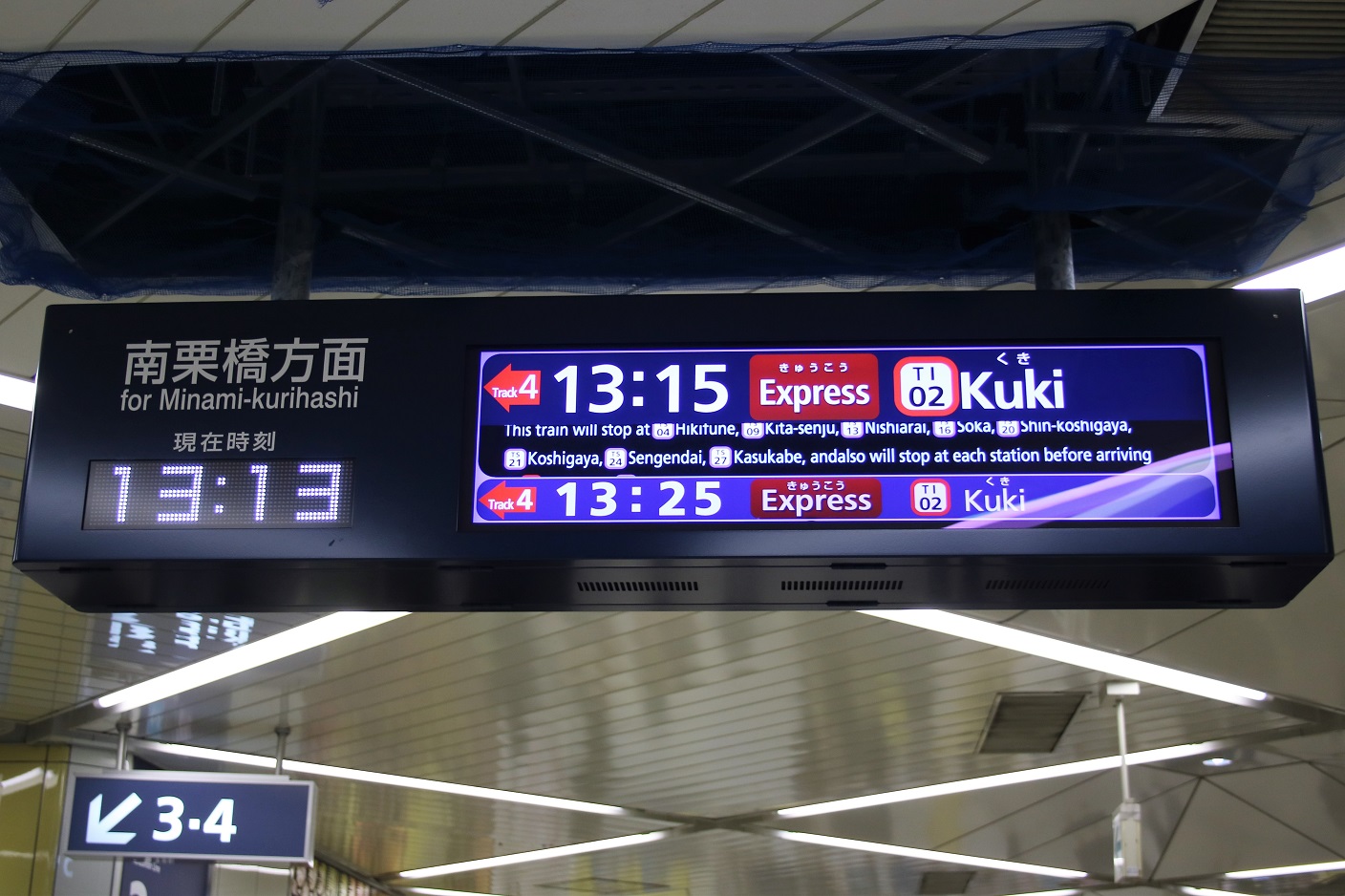

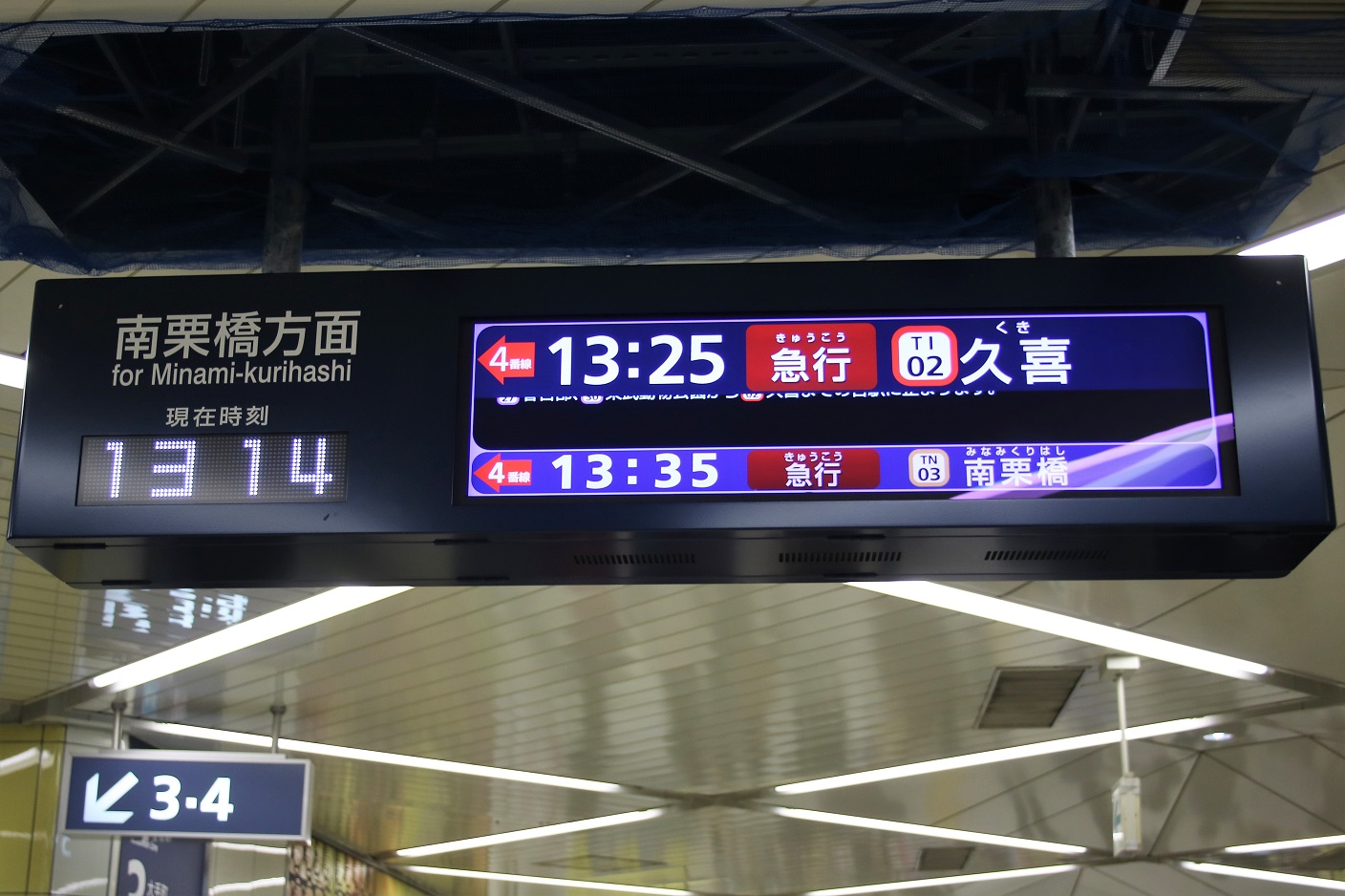

南栗橋方面用

f:id:toki_lucario:20170529174237j:plain

f:id:toki_lucario:20170529174211j:plain

f:id:toki_lucario:20170529174315j:plain

f:id:toki_lucario:20170529174339j:plain

表示タイプ

LCD東京メトロ管理・日本信号) 2段

発車順序・時刻・種別・行き先 *4カ国語表示



その他

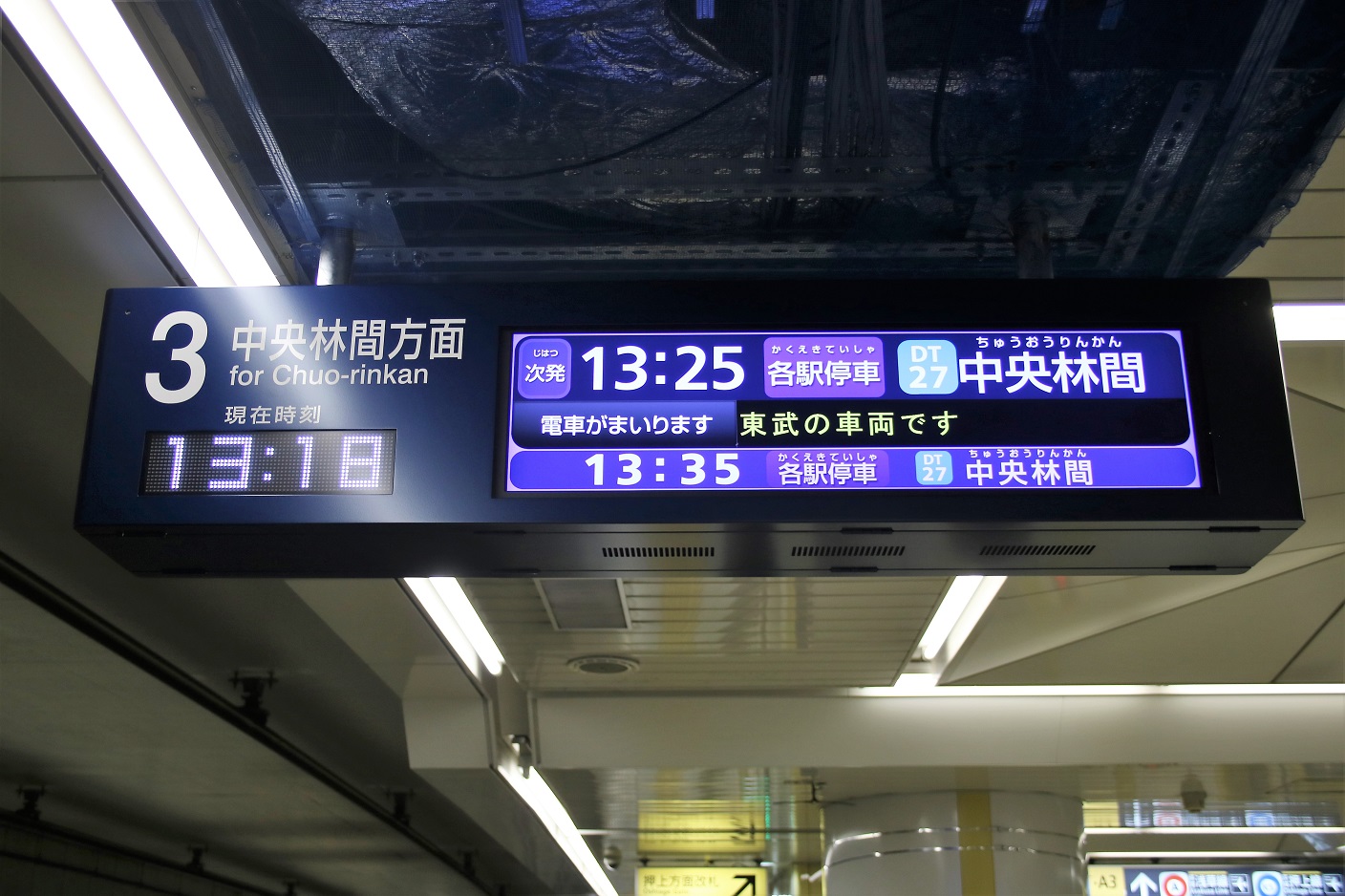

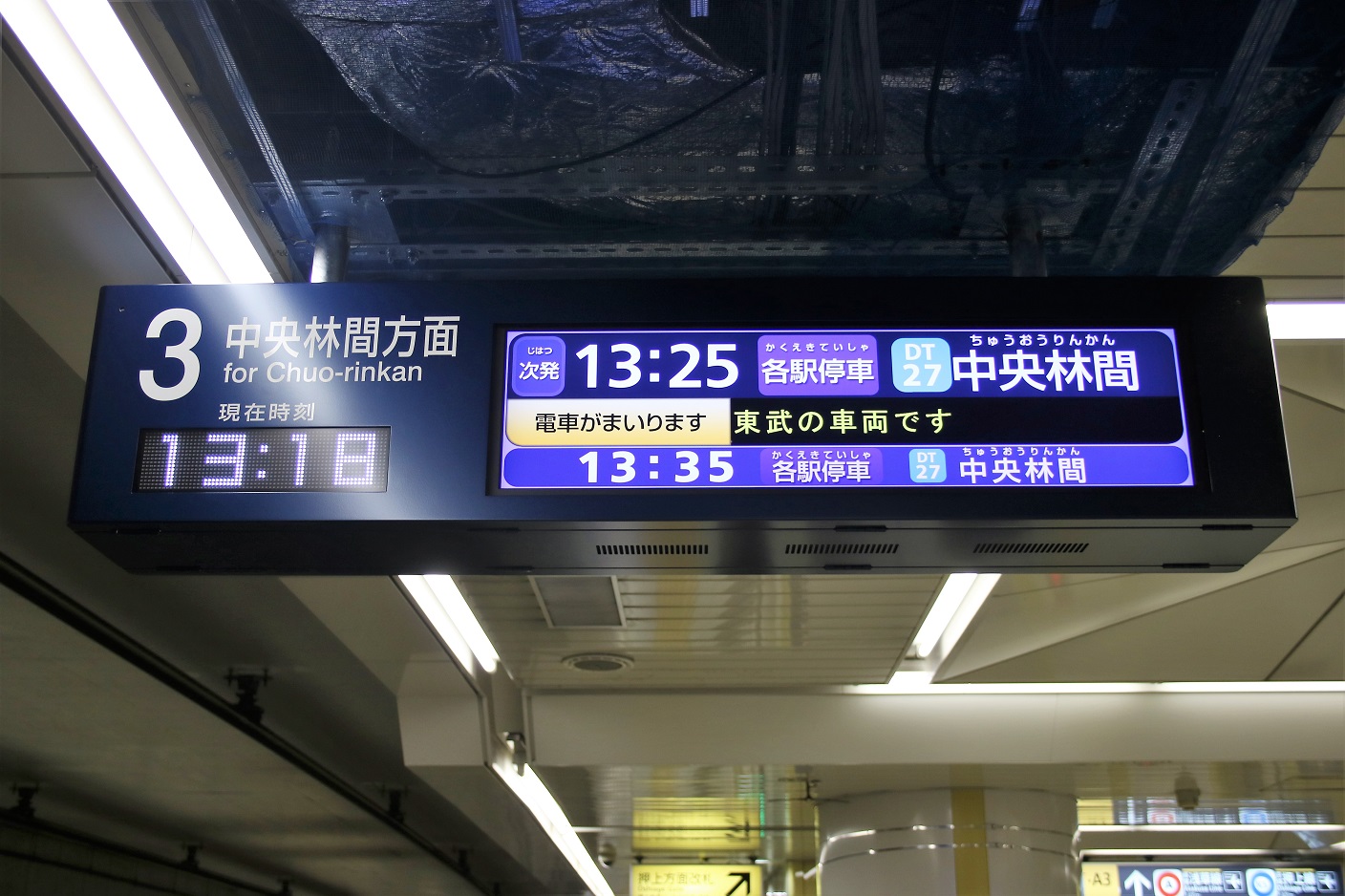

列車接近表示(全番線共通)

f:id:toki_lucario:20170529174710j:plain

f:id:toki_lucario:20170529174831j:plain

交互表示:電車がまいります 電車がまいります

固定表示:東武の車両です /  東京メトロの車両です / 東急の車両です

半蔵門線では,直通各社による車いすスペース位置・弱冷房車位置が異なるため,発車標に車両の会社名が表示されます。



f:id:toki_lucario:20170529180022j:plain

(行灯式・列車接近時点灯)



遅れ表示

なし



旧表示

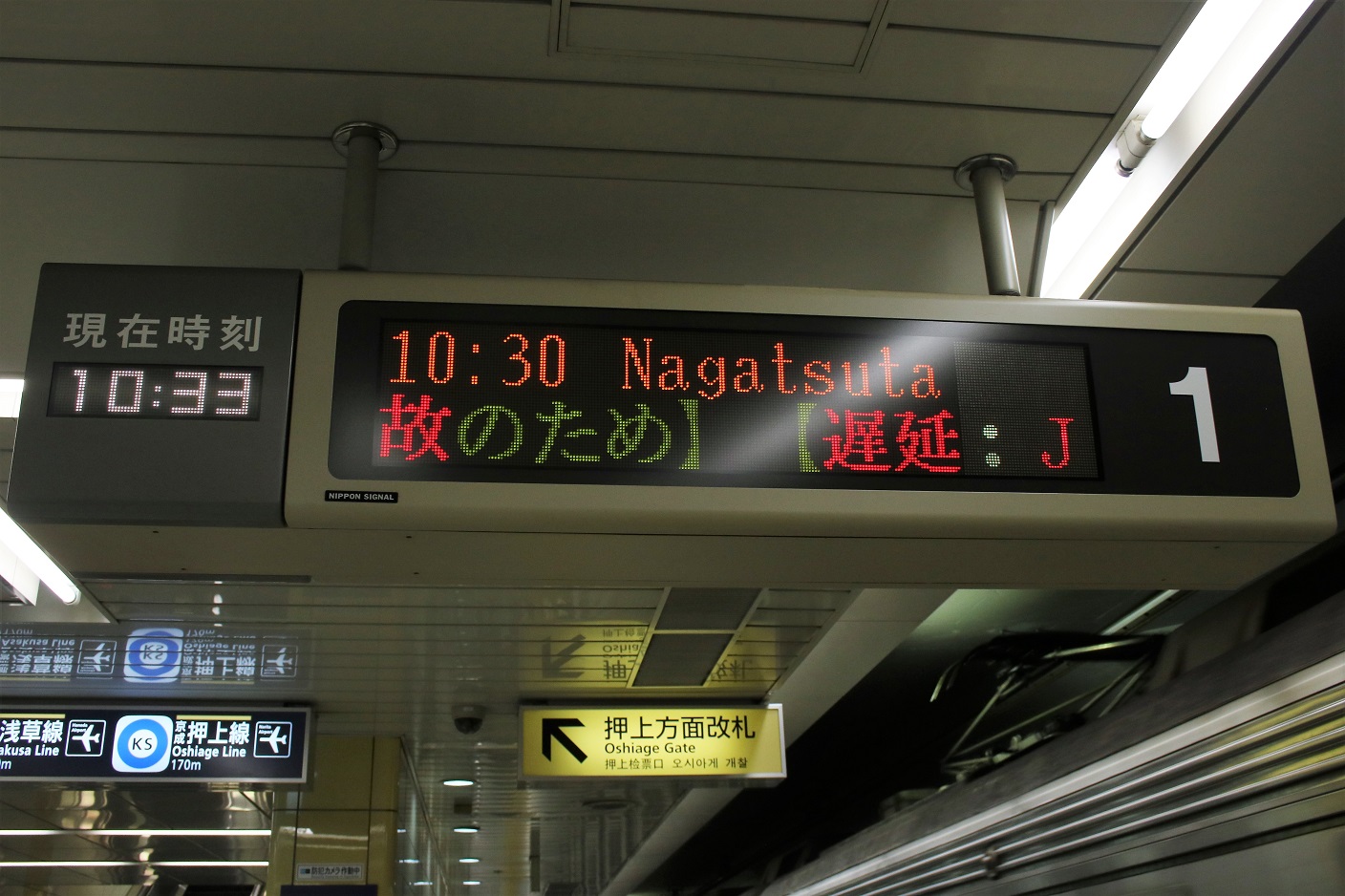

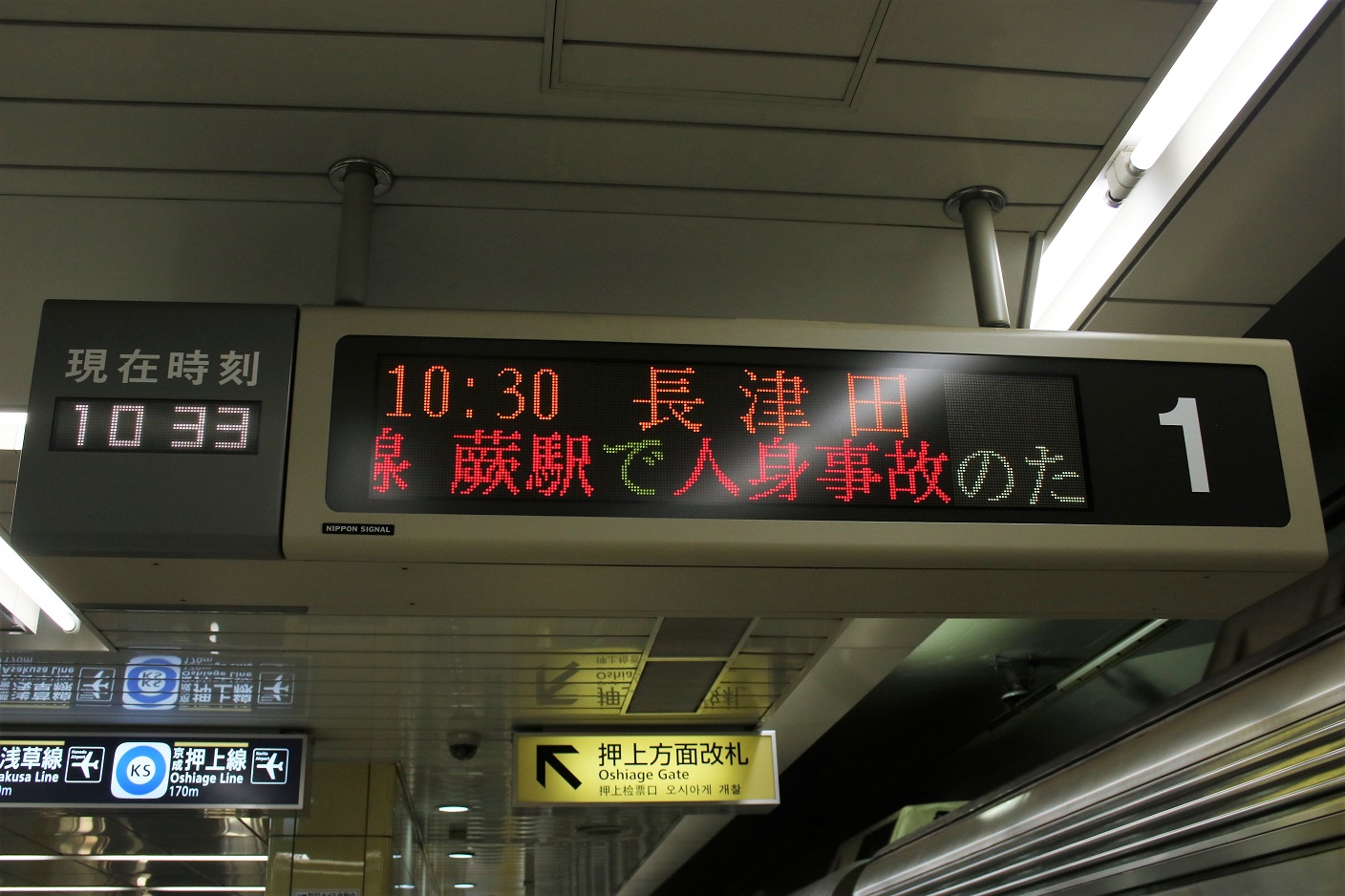

ホーム 1番線 / 平成28年7月27日

f:id:toki_lucario:20170529212110j:plain

f:id:toki_lucario:20170529212143j:plain

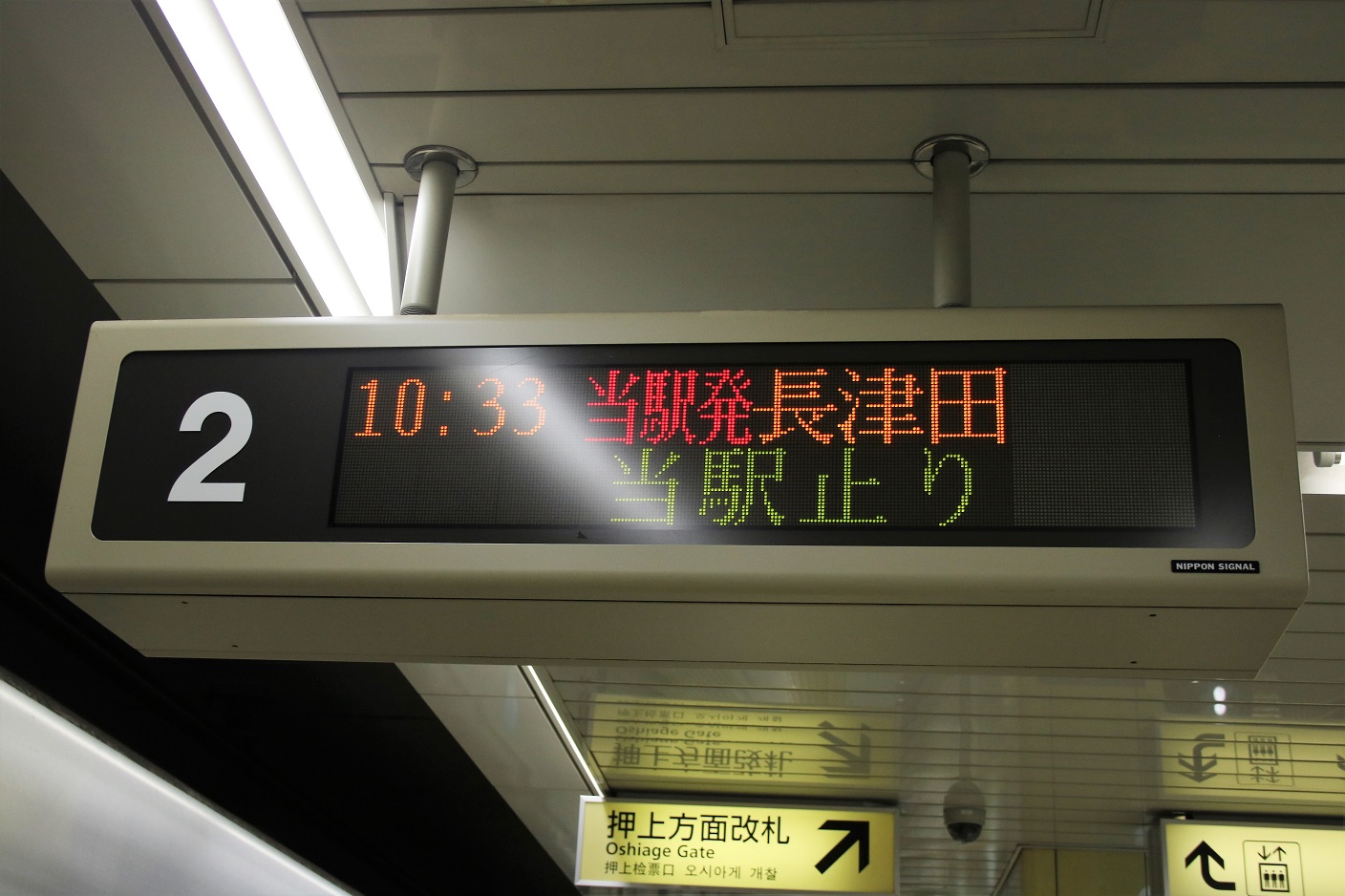

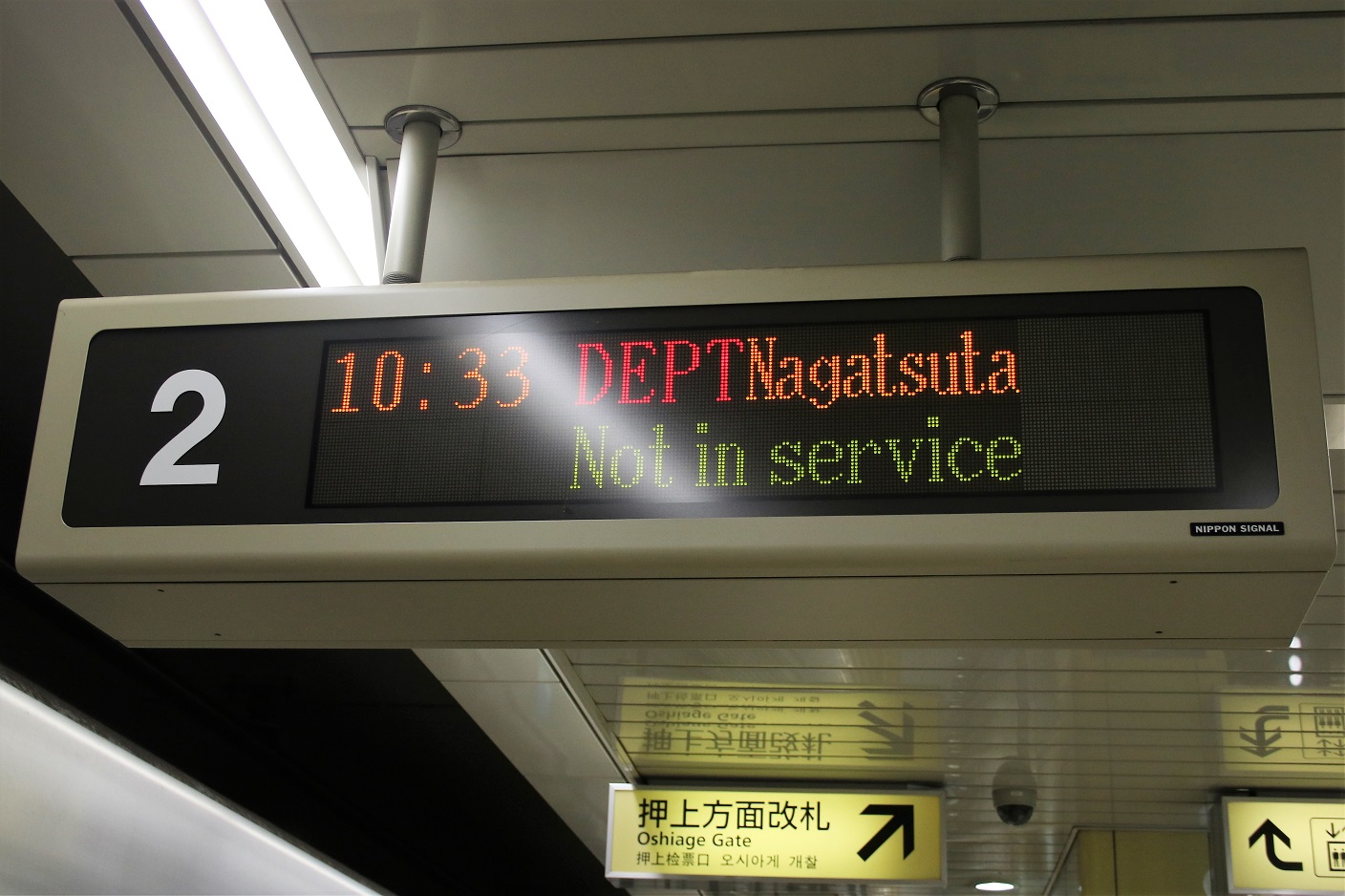

ホーム 2番線 / 平成28年7月27日

f:id:toki_lucario:20170529212237j:plain

f:id:toki_lucario:20170529212317j:plain

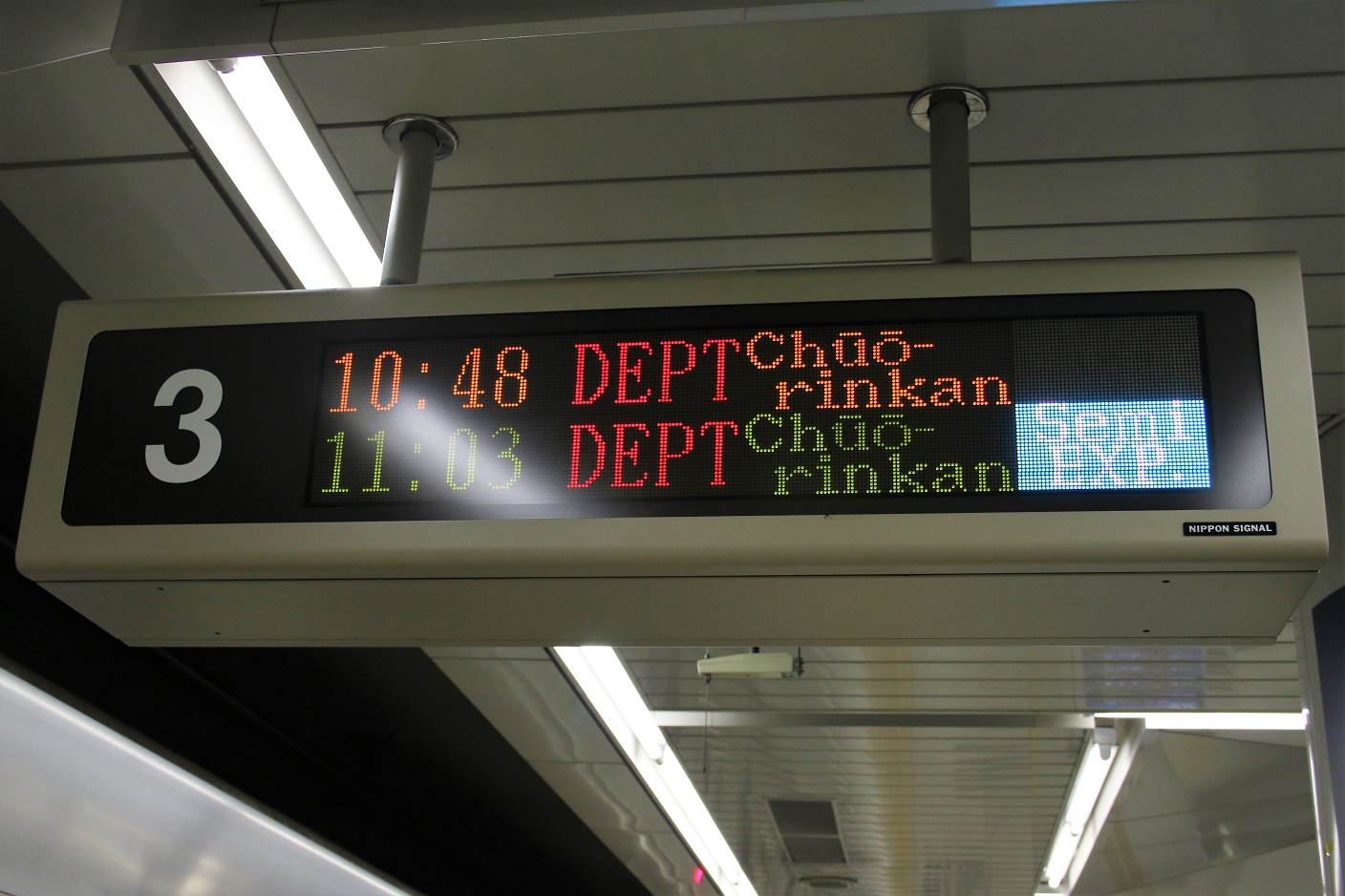

ホーム 3番線 / 平成28年7月27日

f:id:toki_lucario:20170529212539j:plain

f:id:toki_lucario:20170529212558j:plain

ホーム 4番線 / 平成28年7月27日

f:id:toki_lucario:20170529212622j:plain

f:id:toki_lucario:20170529212800j:plain

コンコース 大手町 渋谷 中央林間方面 / 平成28年7月27日

f:id:toki_lucario:20170529213139j:plain

f:id:toki_lucario:20170529213212j:plain

f:id:toki_lucario:20170529213242j:plain

f:id:toki_lucario:20170529213412j:plain

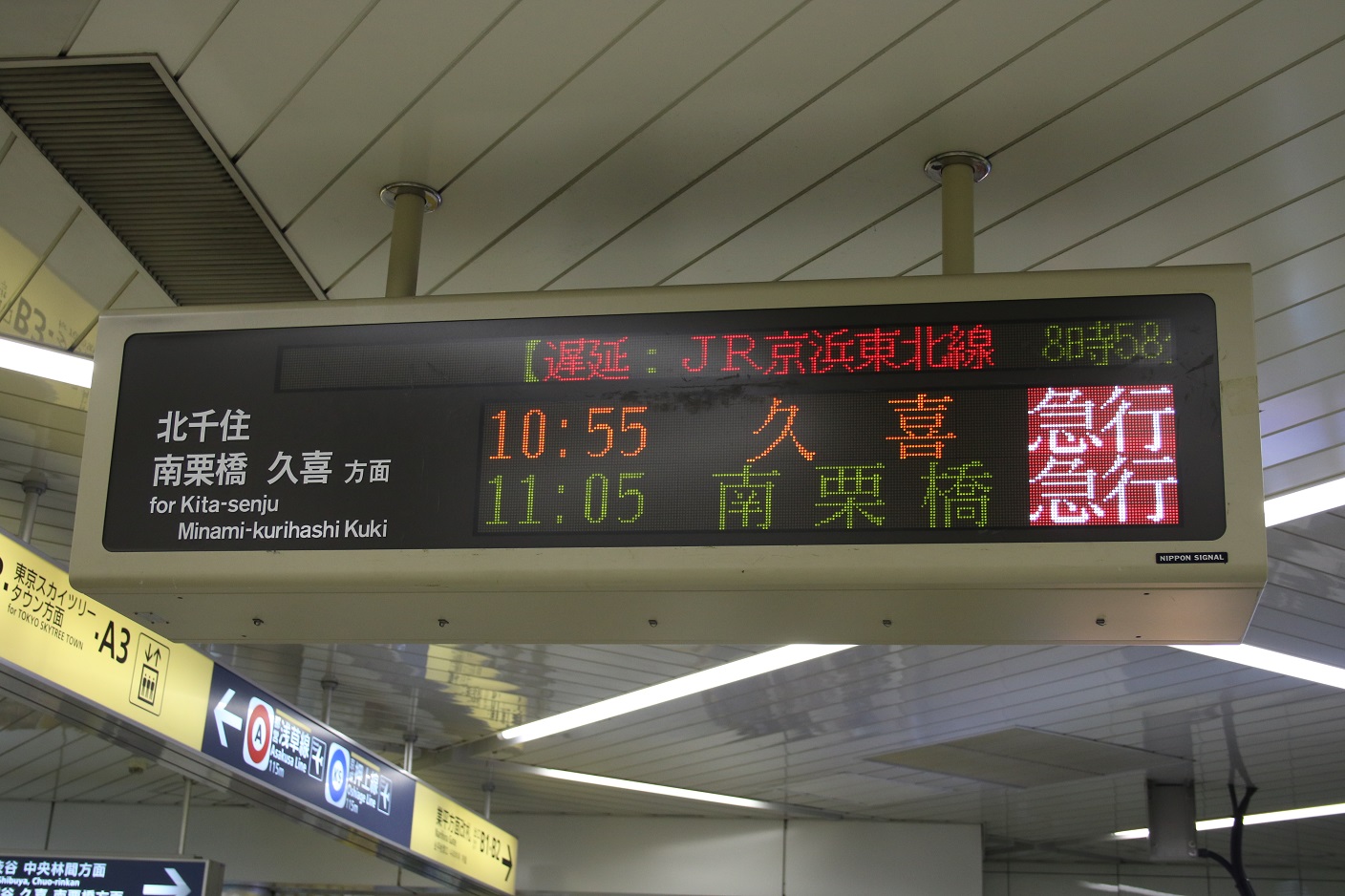

コンコース 北千住 南栗橋 久喜方面 / 平成28年7月27日

f:id:toki_lucario:20170529213450j:plain

f:id:toki_lucario:20170529213525j:plain

列車接近表示 / 平成28年7月27日

f:id:toki_lucario:20170529213713j:plain

f:id:toki_lucario:20170529213747j:plain

交互表示:電車がまいります 東武の車両です /  東京メトロの車両です / 東急の車両です





押上駅東武鉄道東京メトロの共同使用駅ですが,管理は東京メトロが行っています。発車標も半蔵門線の仕様になっており,東武線の駅にもかかわらず,東武動物公園方面の列車は「東武スカイツリーライン直通」と案内されます。

谷塚駅 - 東武スカイツリーライン発車標調査

谷 塚

やつか Yatsuka (TS-15)

ホーム

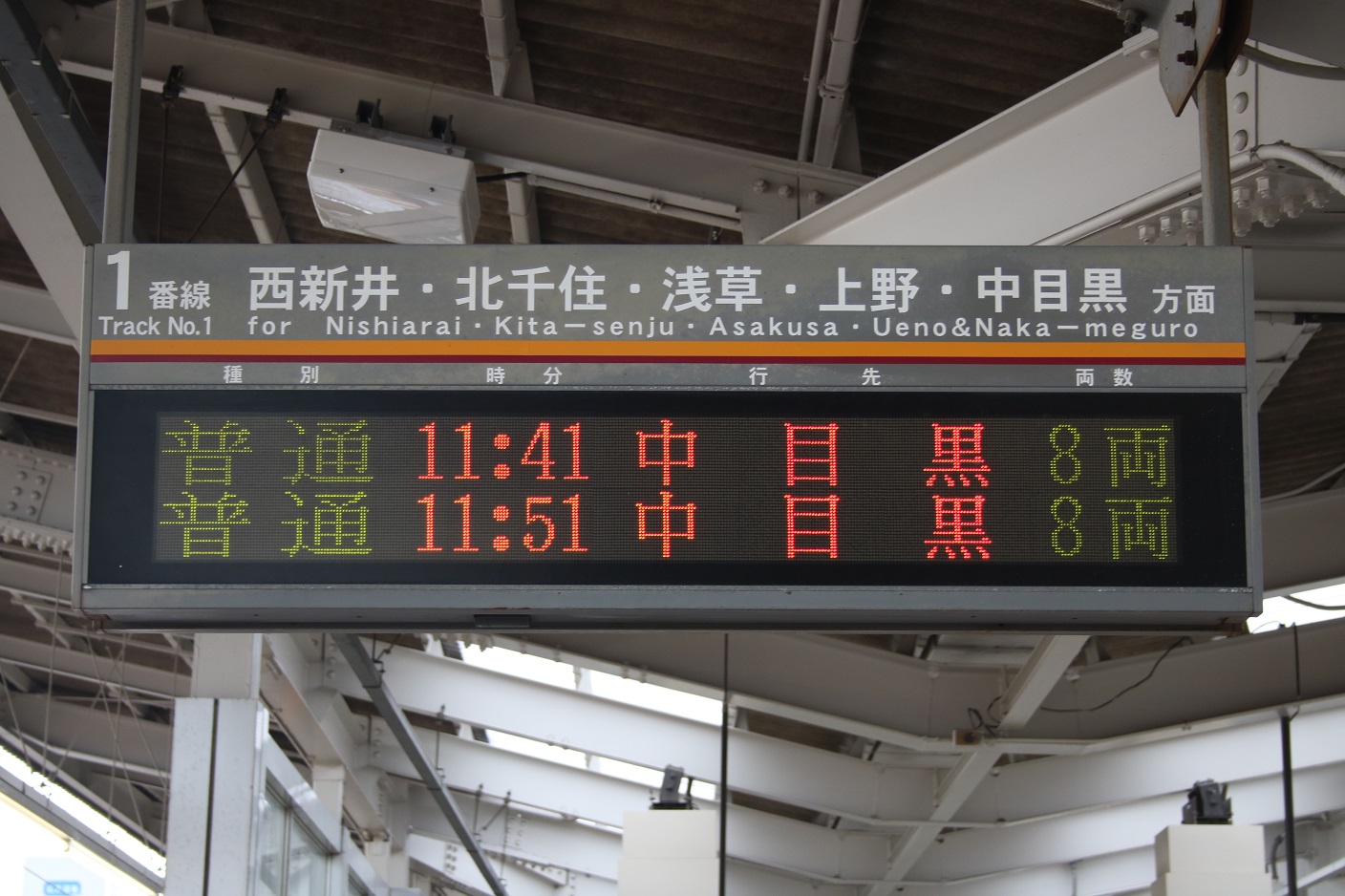

1番線

f:id:toki_lucario:20160729191313j:plain

f:id:toki_lucario:20160729191506j:plain

表示タイプ(1・2番線共通)

24ドット/明朝体 14文字×2段

種別3・スペース0.5・時刻2.5・行き先6・両数2

*2段目は次発列車案内とスクロール案内の交互表示。

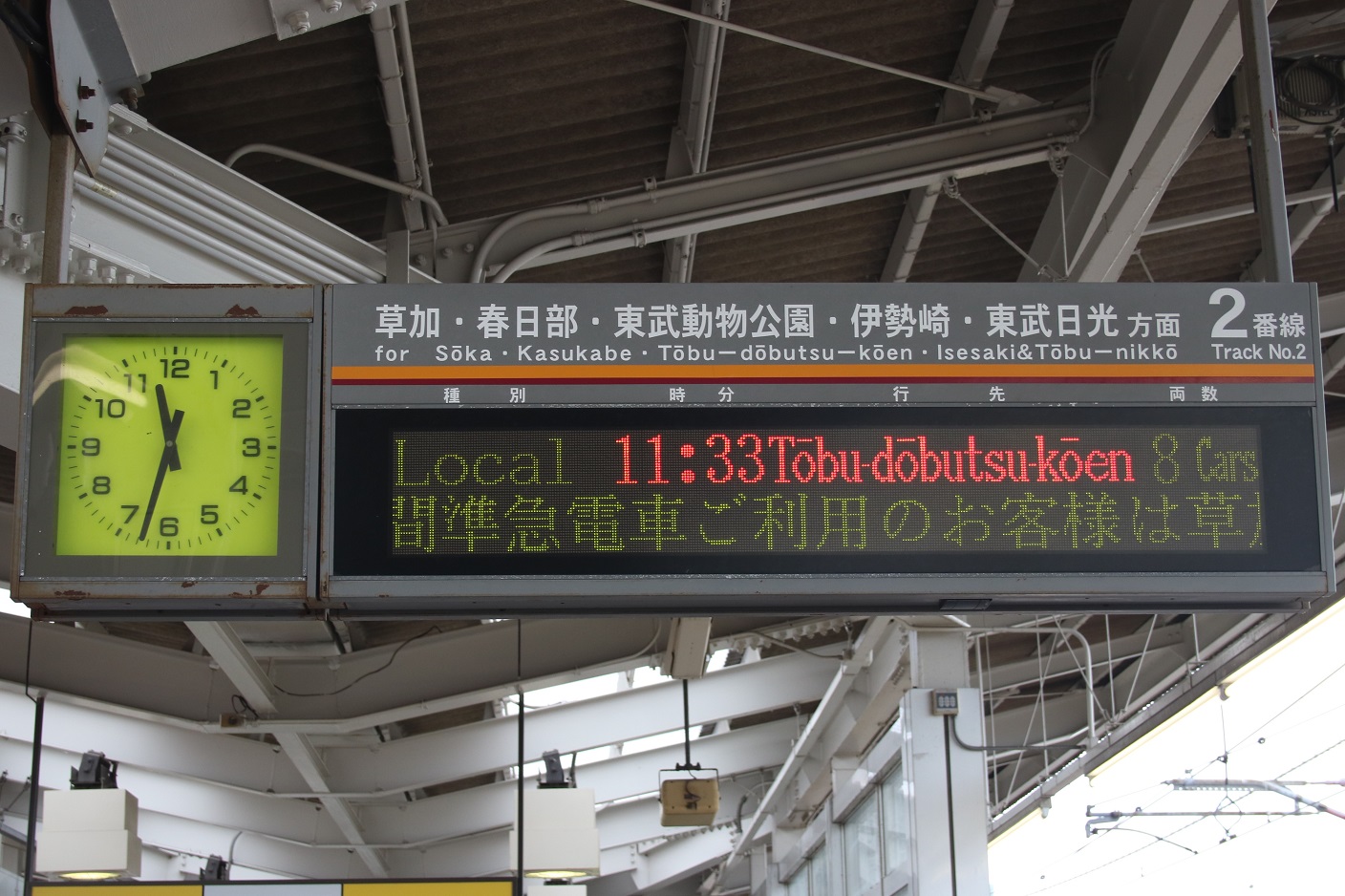

2番線

f:id:toki_lucario:20160729192138j:plain

f:id:toki_lucario:20160729192108j:plain



コンコース

改札口

外観

f:id:toki_lucario:20170328152223j:plain

改札前に 1・2番線用 の発車標が横並びに設置されています。



表示詳細

1番線用

f:id:toki_lucario:20170328152251j:plain

f:id:toki_lucario:20170328152358j:plain

2番線用

f:id:toki_lucario:20170328152324j:plain

f:id:toki_lucario:20170328152516j:plain

表示タイプ

24ドット/明朝体 14文字×3段

種別3・スペース0.5・時刻2.5・行き先6・両数2

情報案内スクロール1段(ゴシック2)



その他

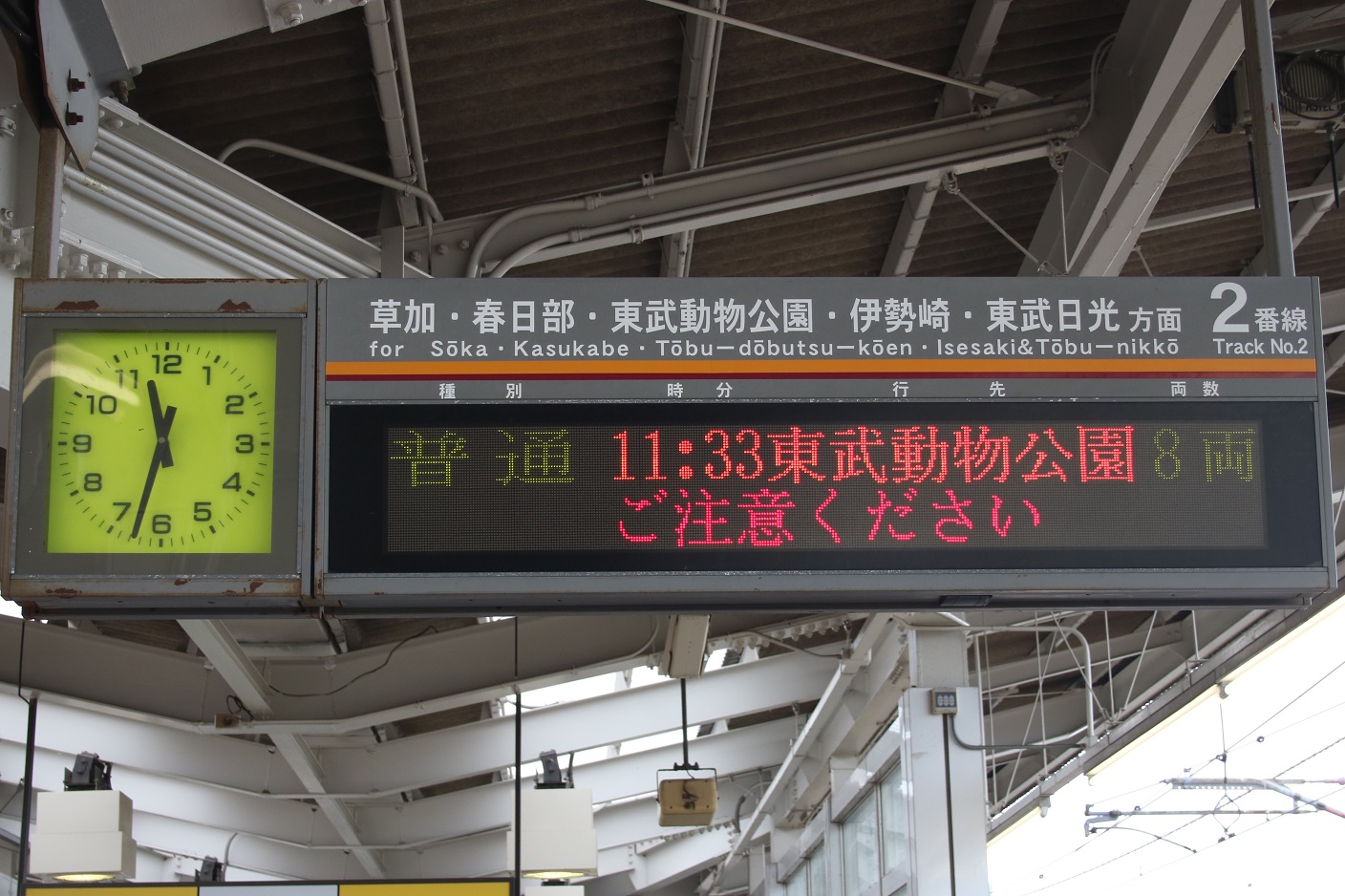

列車接近表示(全番線共通)

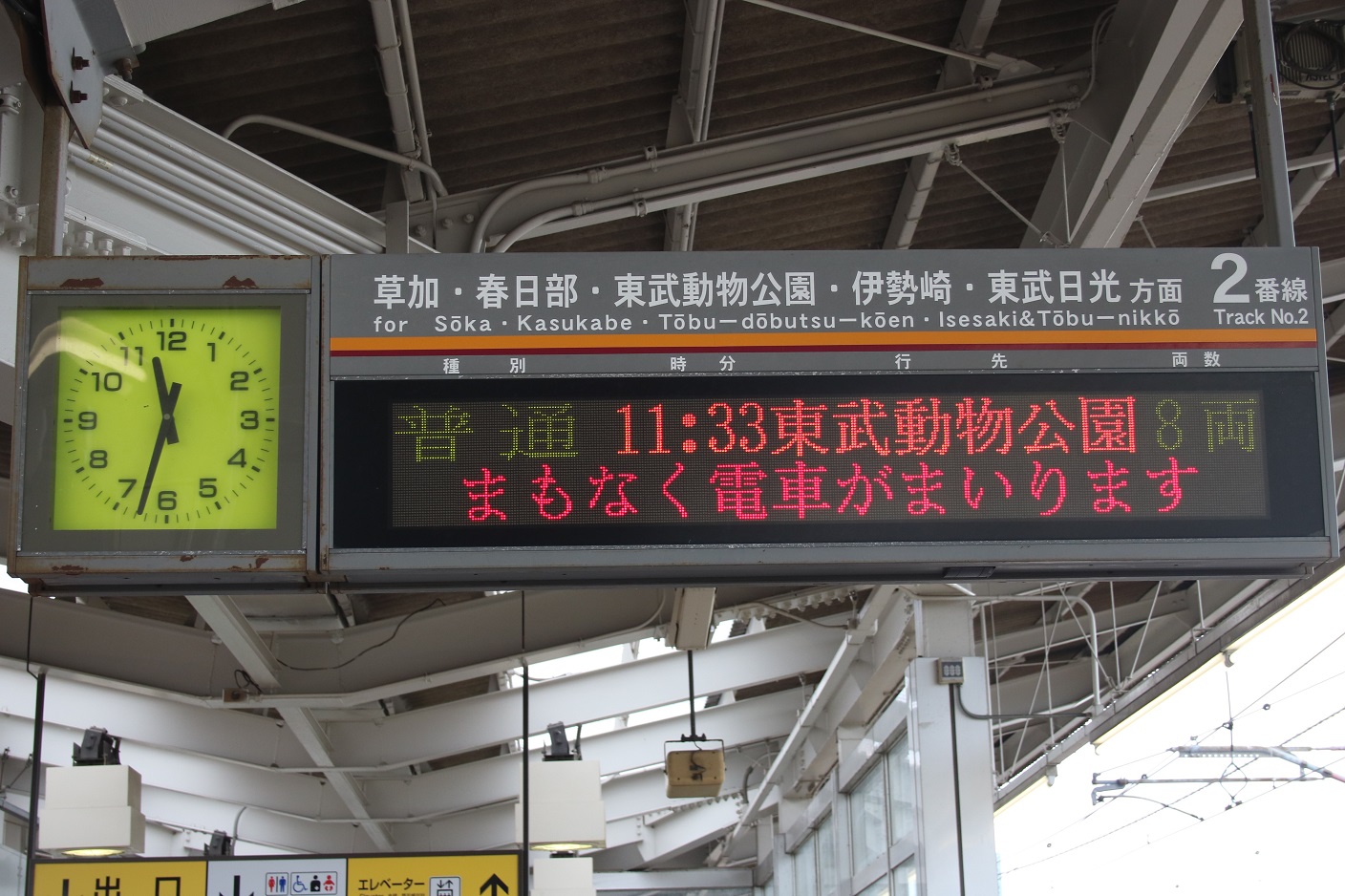

f:id:toki_lucario:20160729194046j:plain

f:id:toki_lucario:20160729194059j:plain

 交互表示:まもなく電車がまいります ご注意ください

竹ノ塚駅と同じ表示タイプです。2秒サイクルで交互表示。

ただし,こちらはチャイムが鳴動します。

ROM更新前はまもなく電車がまいりますの点滅表示でした。



遅れ表示(全番線共通)

f:id:toki_lucario:20160729201348j:plain

一の位の数字部分は明朝体ではなく,ゴシック2の遅れ表示と同じようです。



スカイツリーラインの中では数が少ない24ドット明朝体タイプの発車標です。当駅もコンコースの発車標はホームのものとフォントが異なります。


29-05-02 補足

記事 URL 不具合解消のため再投稿。原版投稿日:2016-07-29

武里駅 - 東武スカイツリーライン発車標調査

武 里

たけさと  Takesato

f:id:toki_lucario:20170428212533j:plain

ホーム

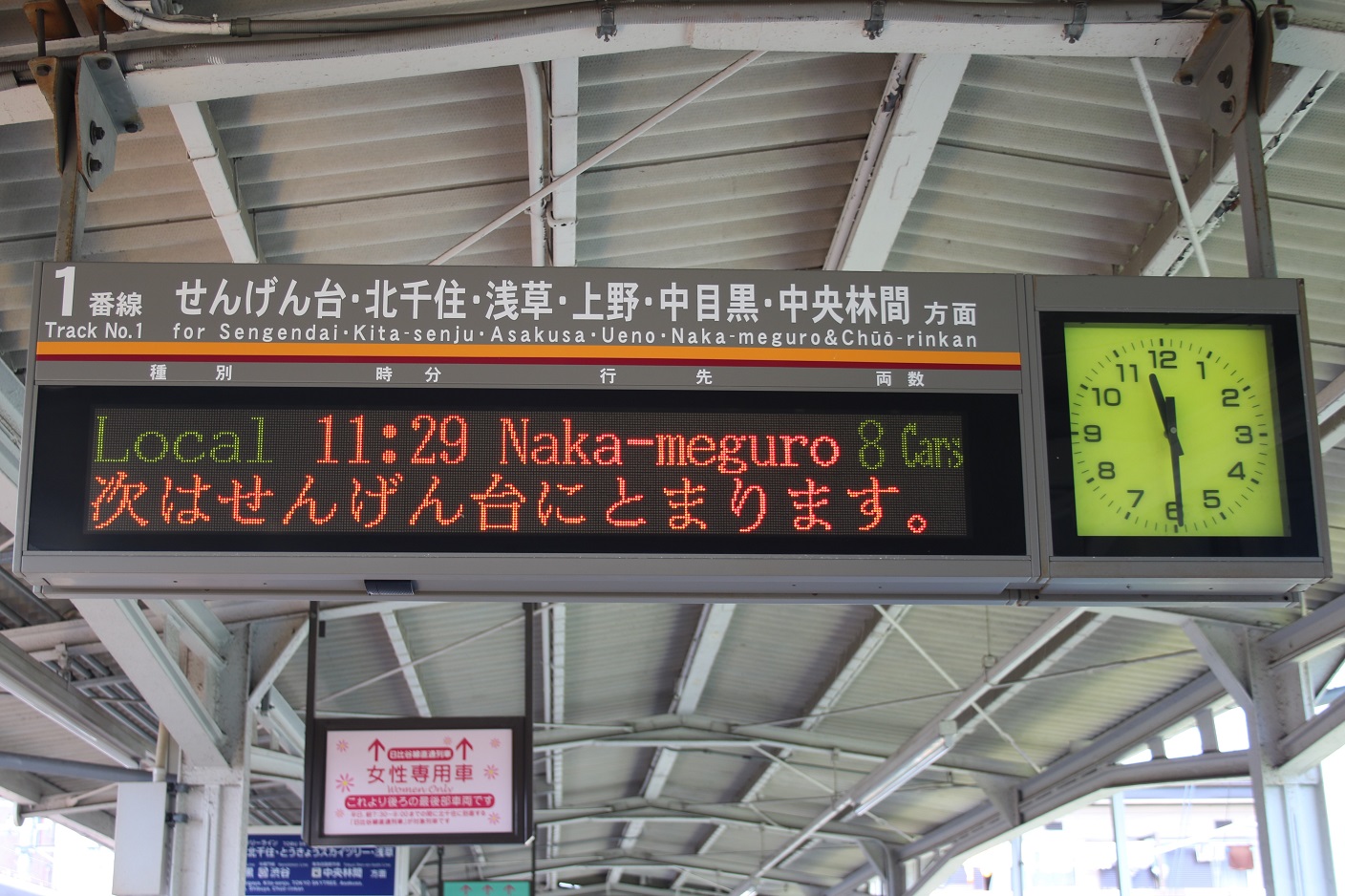

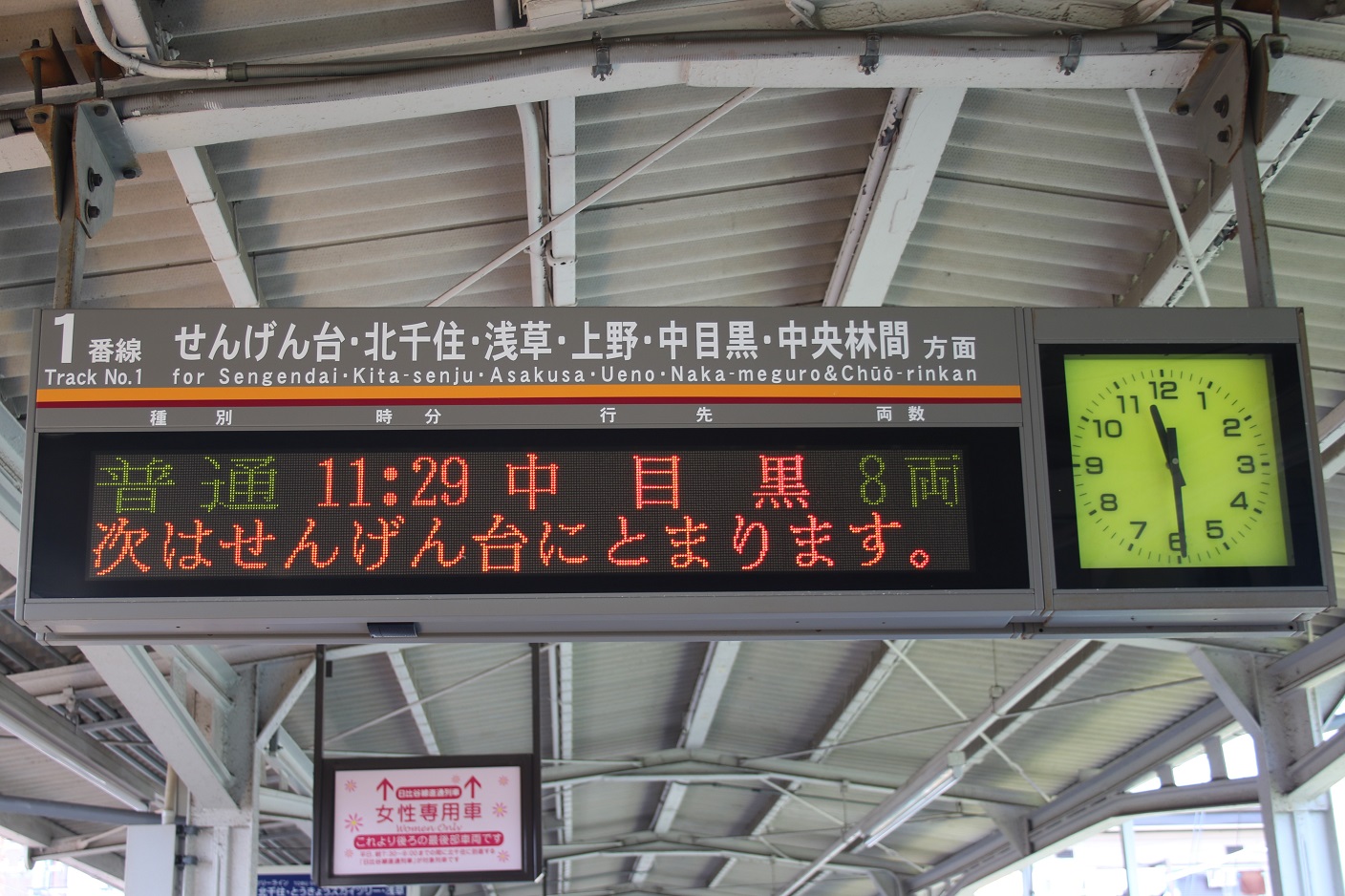

1番線

f:id:toki_lucario:20170428213013j:plain

f:id:toki_lucario:20170428213033j:plain

表示タイプ(1・2番線共通)

24ドット/明朝体(メーカー不詳) 14文字×2段

種別3・スペース0.5・時刻2.5・行き先6・両数2

*2段目は次発列車案内とスクロール案内の交互表示。

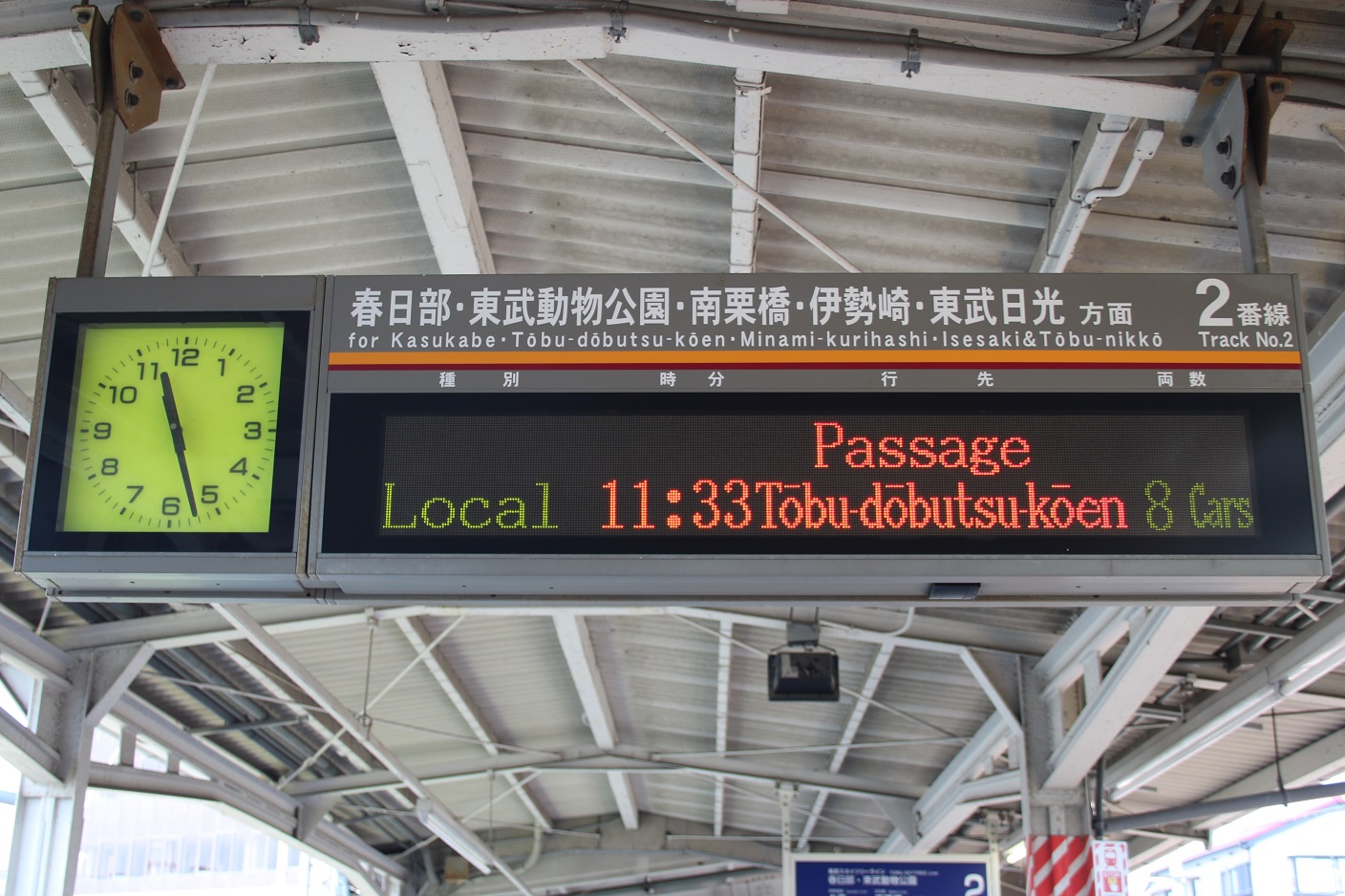

2番線

f:id:toki_lucario:20170428213527j:plain

f:id:toki_lucario:20170428213559j:plain



コンコース

改札口

外観

f:id:toki_lucario:20170428213913j:plain

改札前に 1・2番線用 の発車標が横並びに設置されています。



表示詳細

1番線用

f:id:toki_lucario:20170428215453j:plain

f:id:toki_lucario:20170428215950j:plain

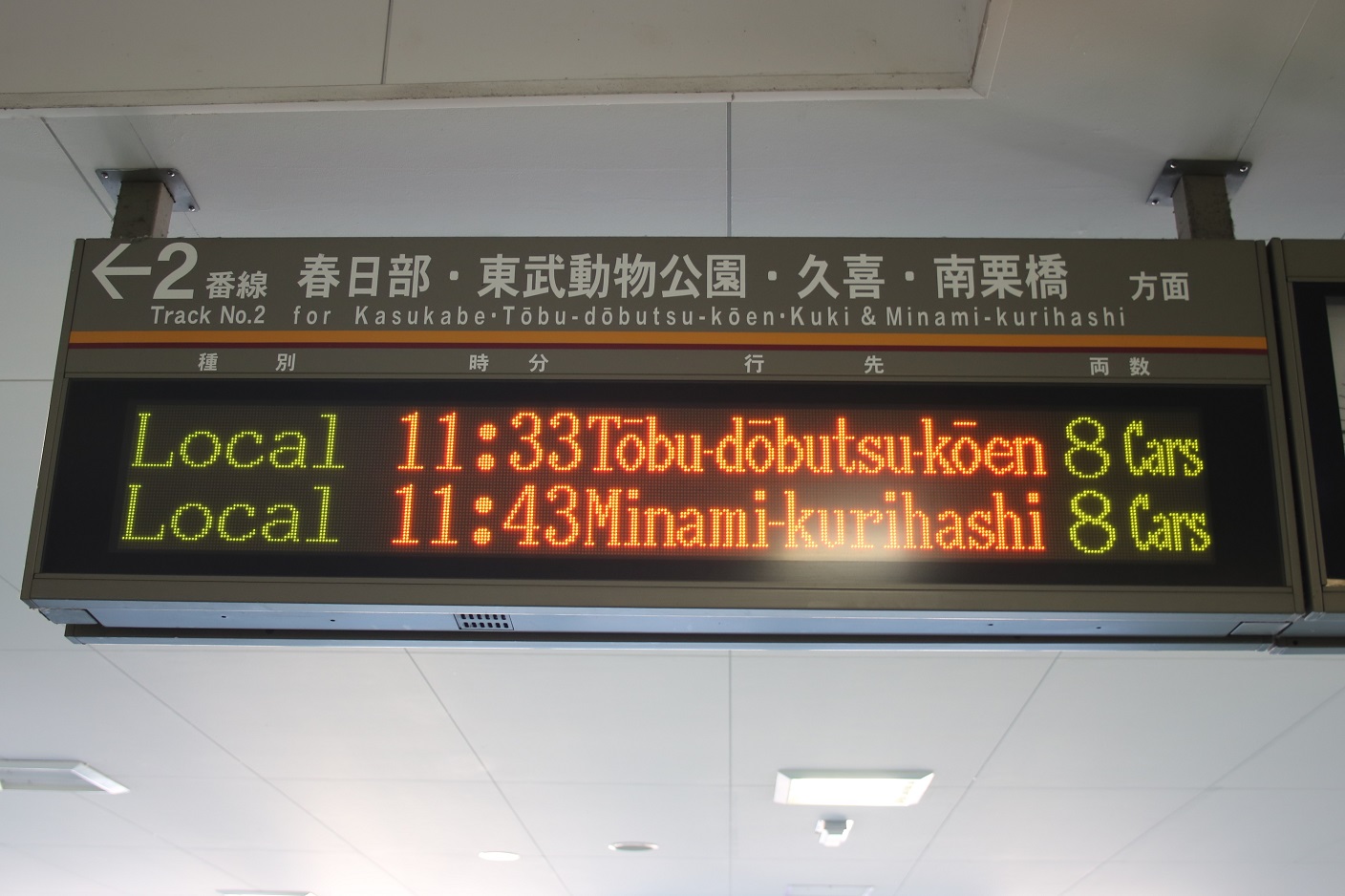

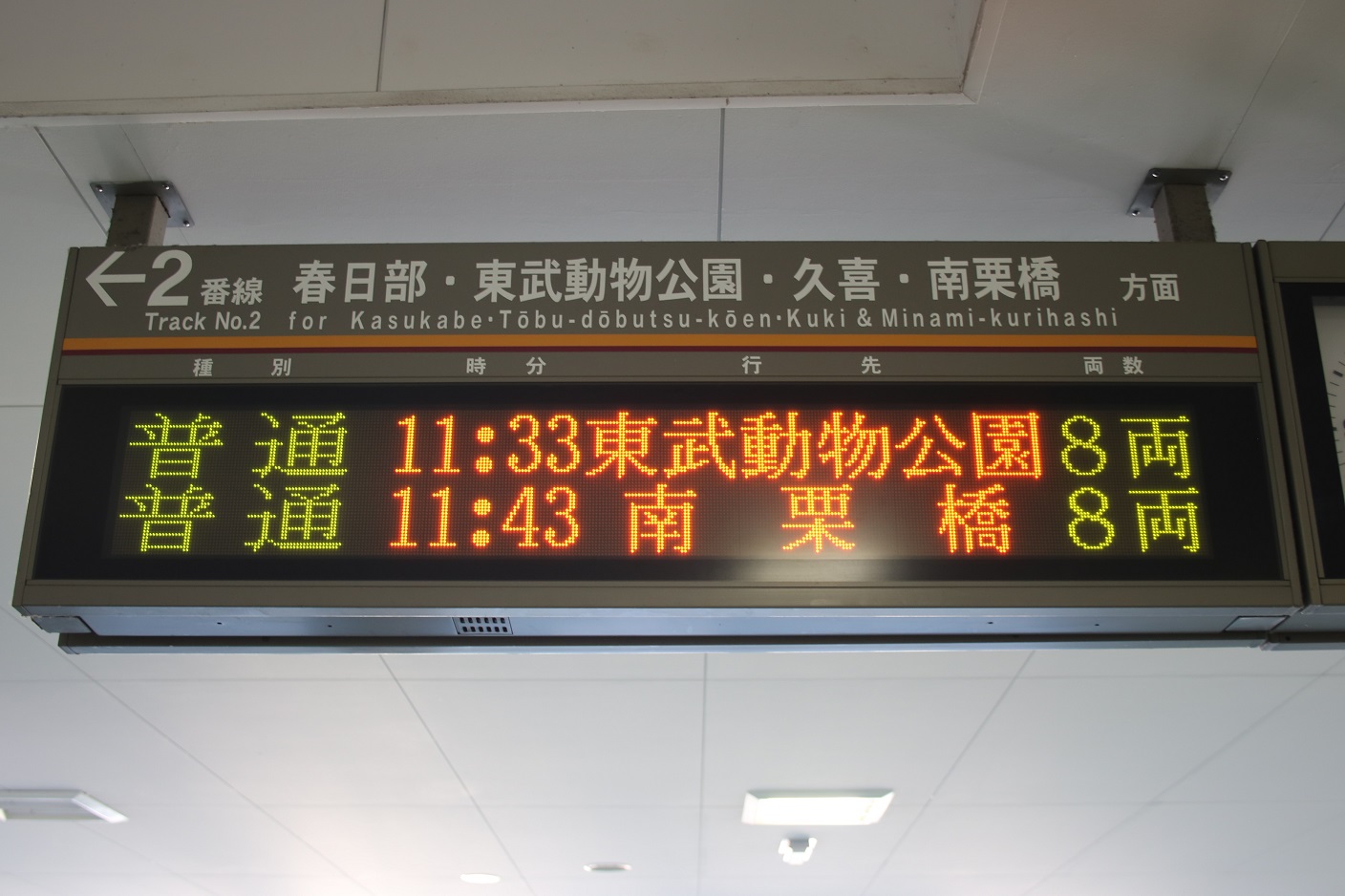

2番線用

f:id:toki_lucario:20170428220044j:plain

f:id:toki_lucario:20170428220110j:plain

表示タイプ

24ドット/明朝体(メーカー不詳) 14文字×2段

種別3・スペース0.5・時刻2.5・行き先6・両数2



その他

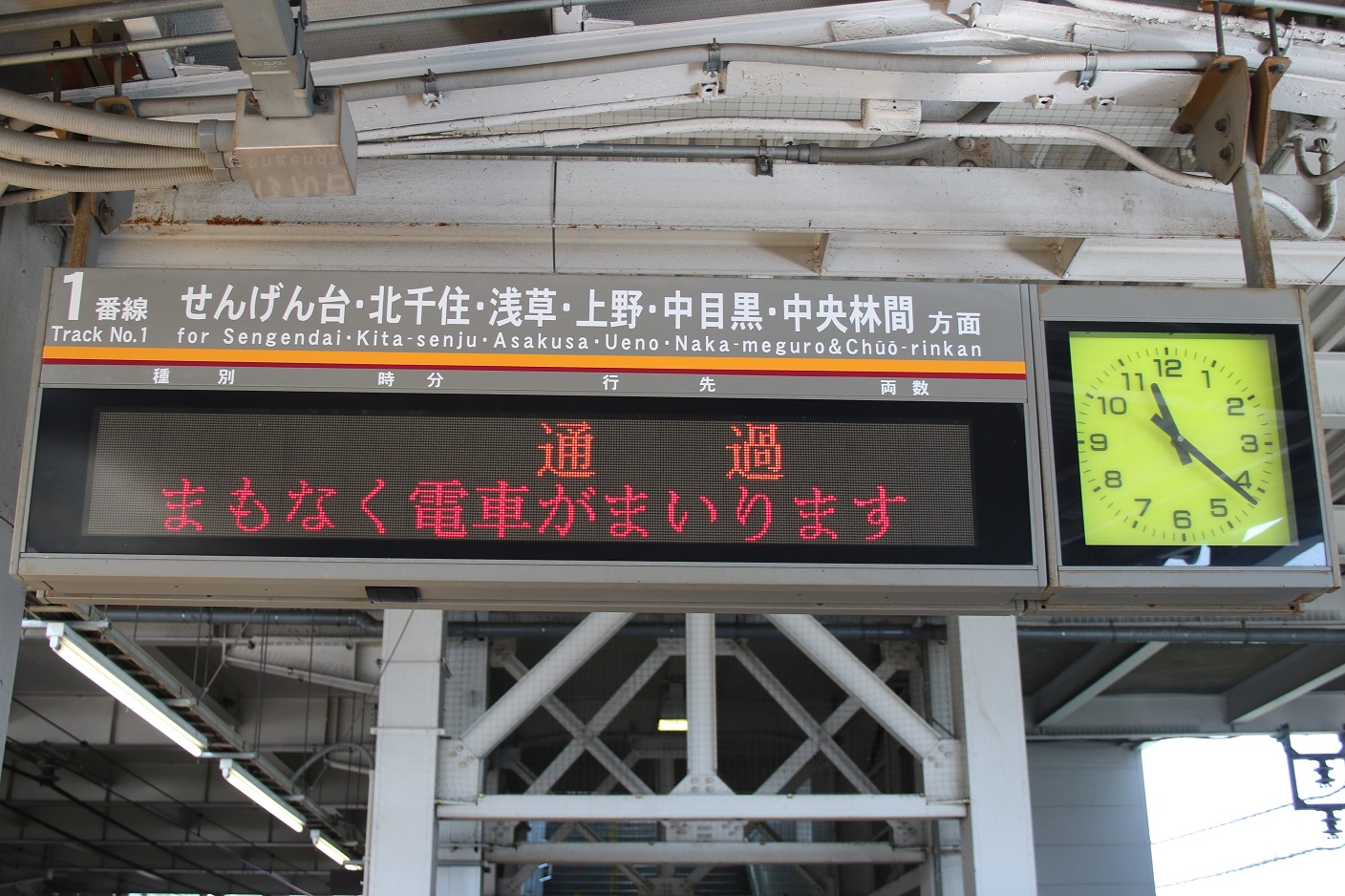

列車接近表示(全番線共通)

f:id:toki_lucario:20170428220314j:plain

f:id:toki_lucario:20170428220333j:plain

 交互表示:まもなく電車がまいります ご注意ください

2秒サイクルで交互表示です。チャイム鳴動あり。



遅れ表示(全番線共通)

明朝体タイプ(メーカー不詳)・ゴシック2の遅れ表示と同じようです。



24ドット明朝体の発車標です。当駅は珍しくコンコースの発車標も2段表示で,情報案内スクロールがありません。フォントはホームと改札で異なります。

一ノ割駅 - 東武スカイツリーライン発車標調査

一ノ割

いちのわり Ichinowari (TS-26)

ホーム



表示詳細

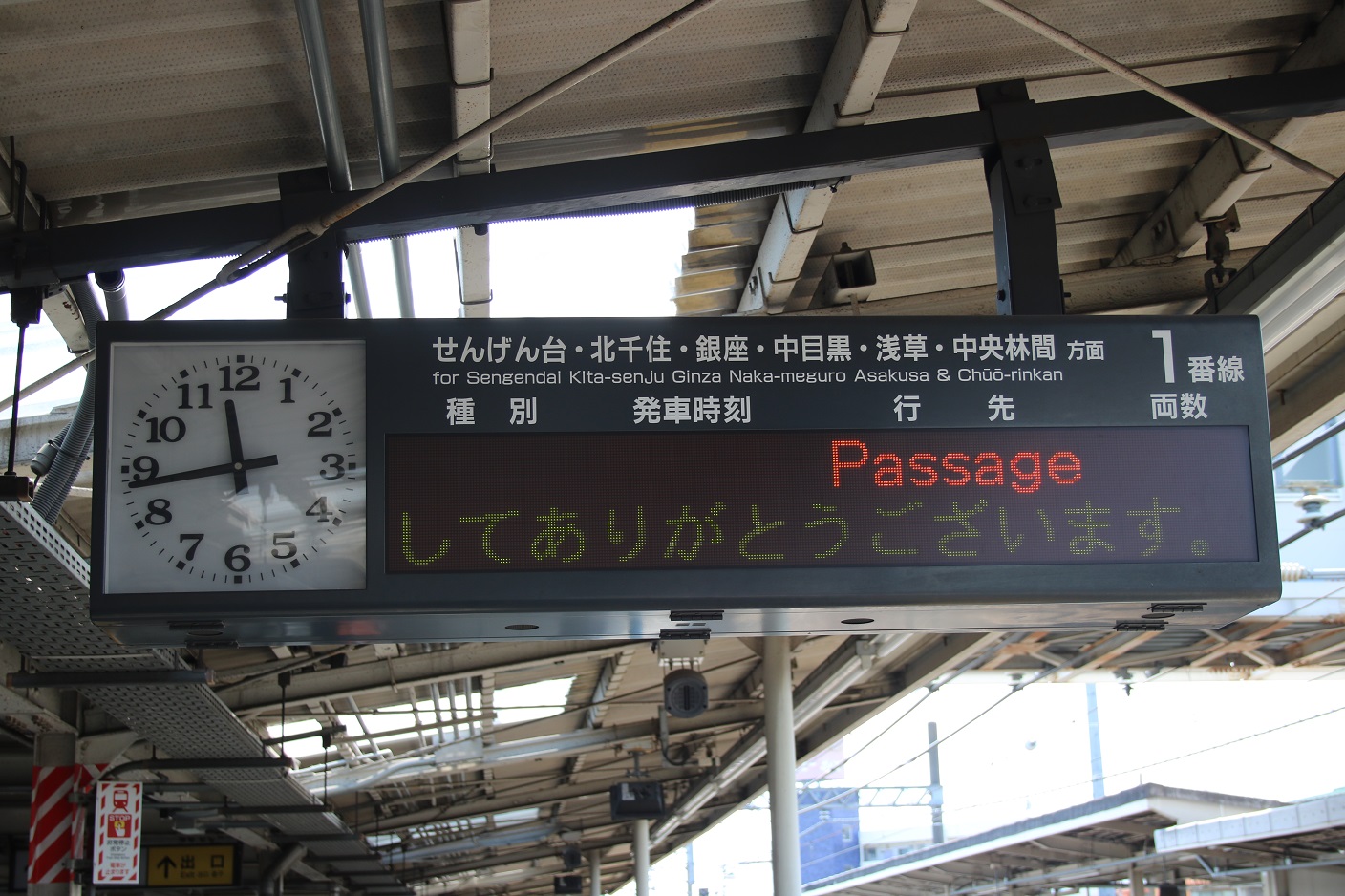

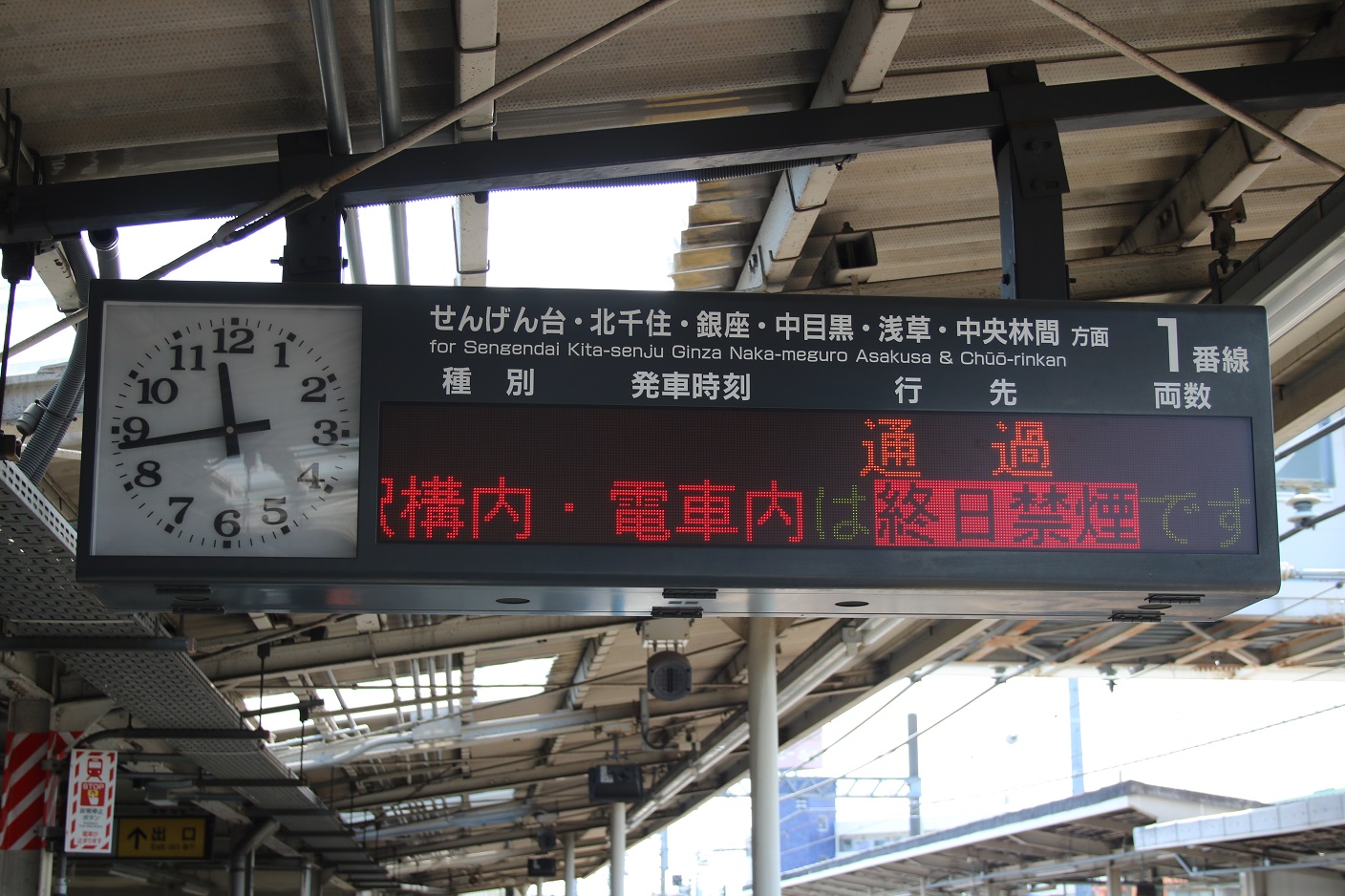

1番線

f:id:toki_lucario:20170427005229j:plain

f:id:toki_lucario:20170427005245j:plain

表示タイプ(全番線共通)

24ドット/ゴシック3(3色/新陽社) 13文字×2段

種別3・時刻3・行き先5・両数1.5・スペース0.5

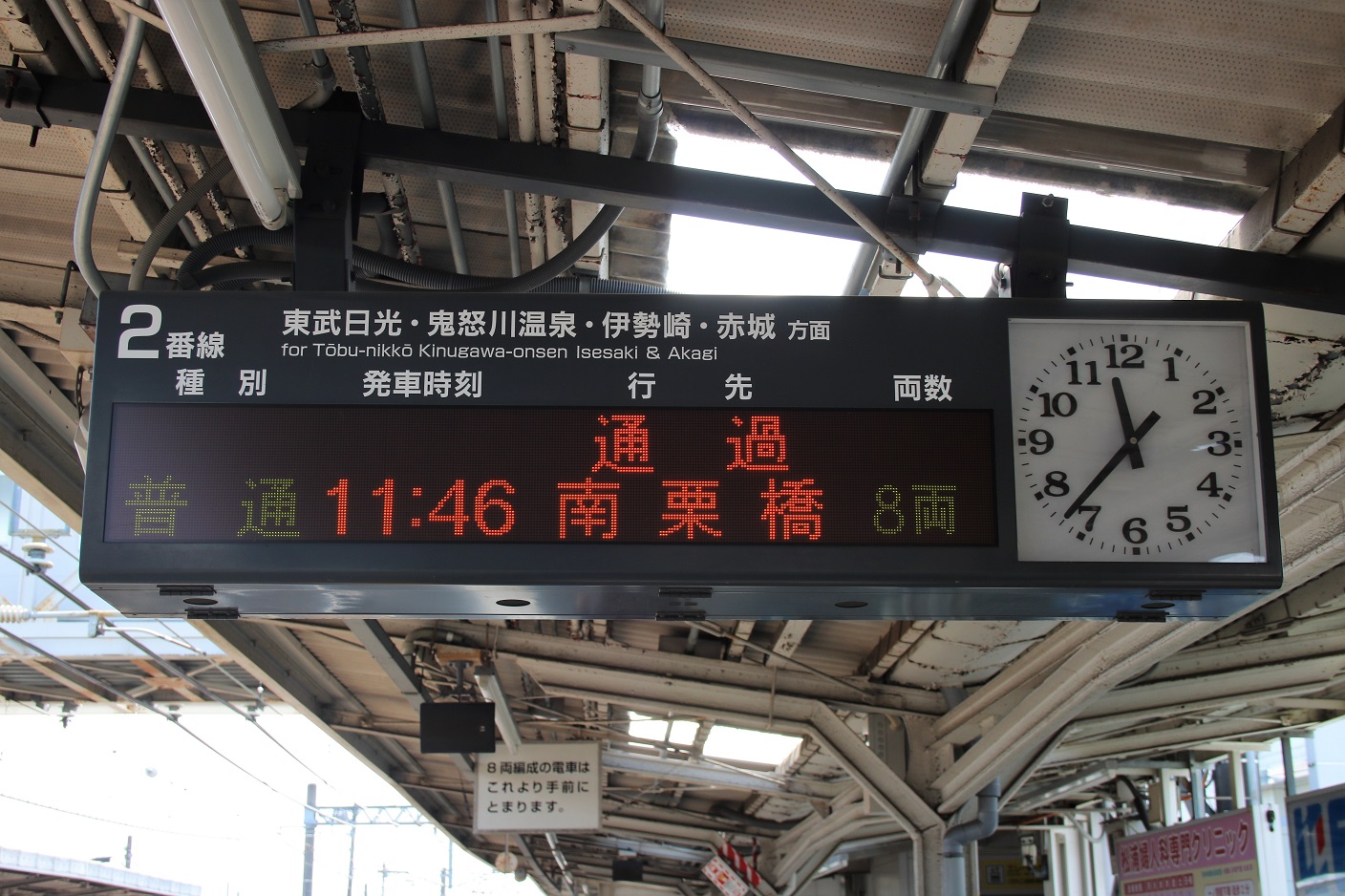

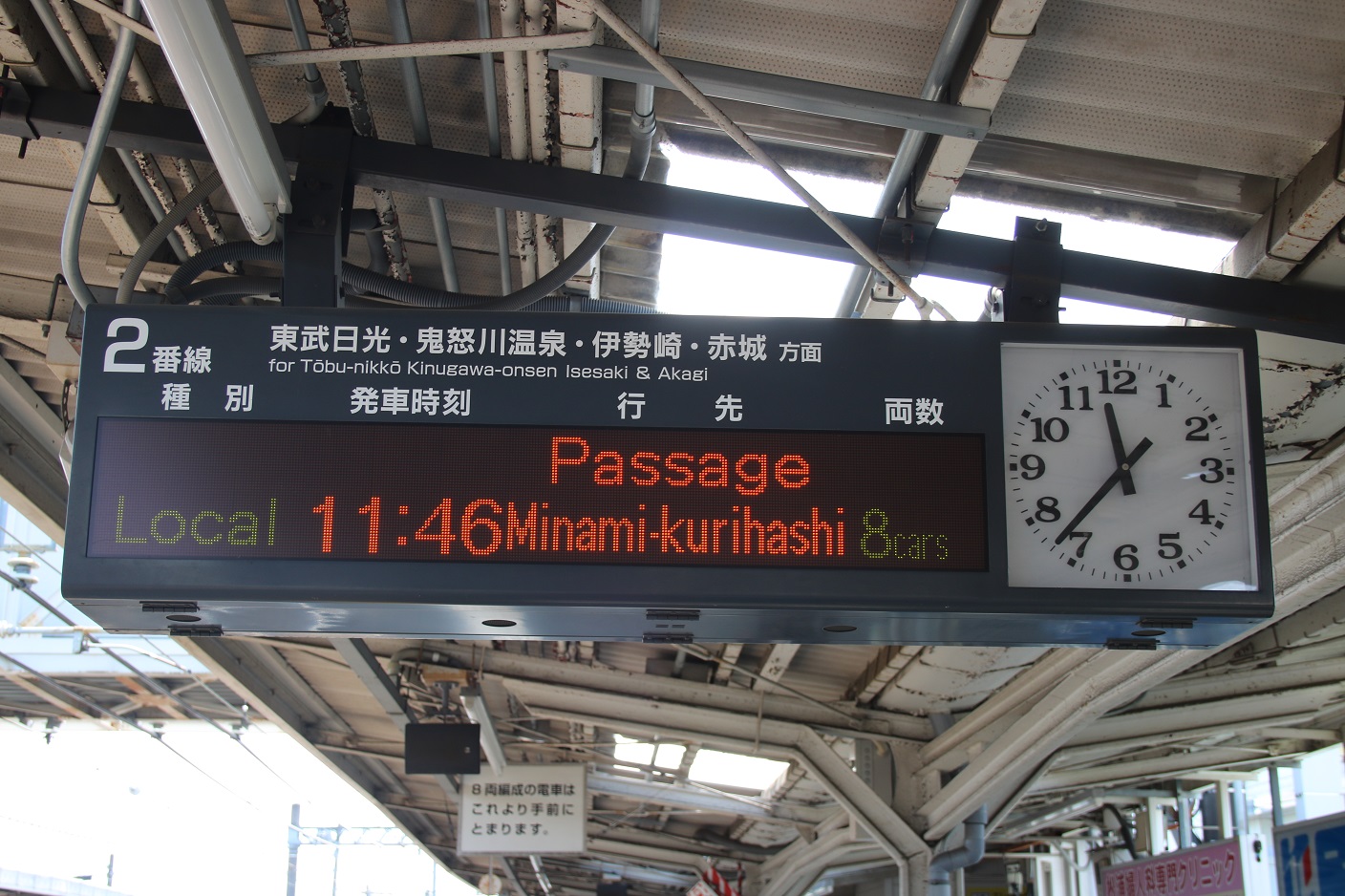

2番線

f:id:toki_lucario:20170427005431j:plain

f:id:toki_lucario:20170427005445j:plain



コンコース

改札口

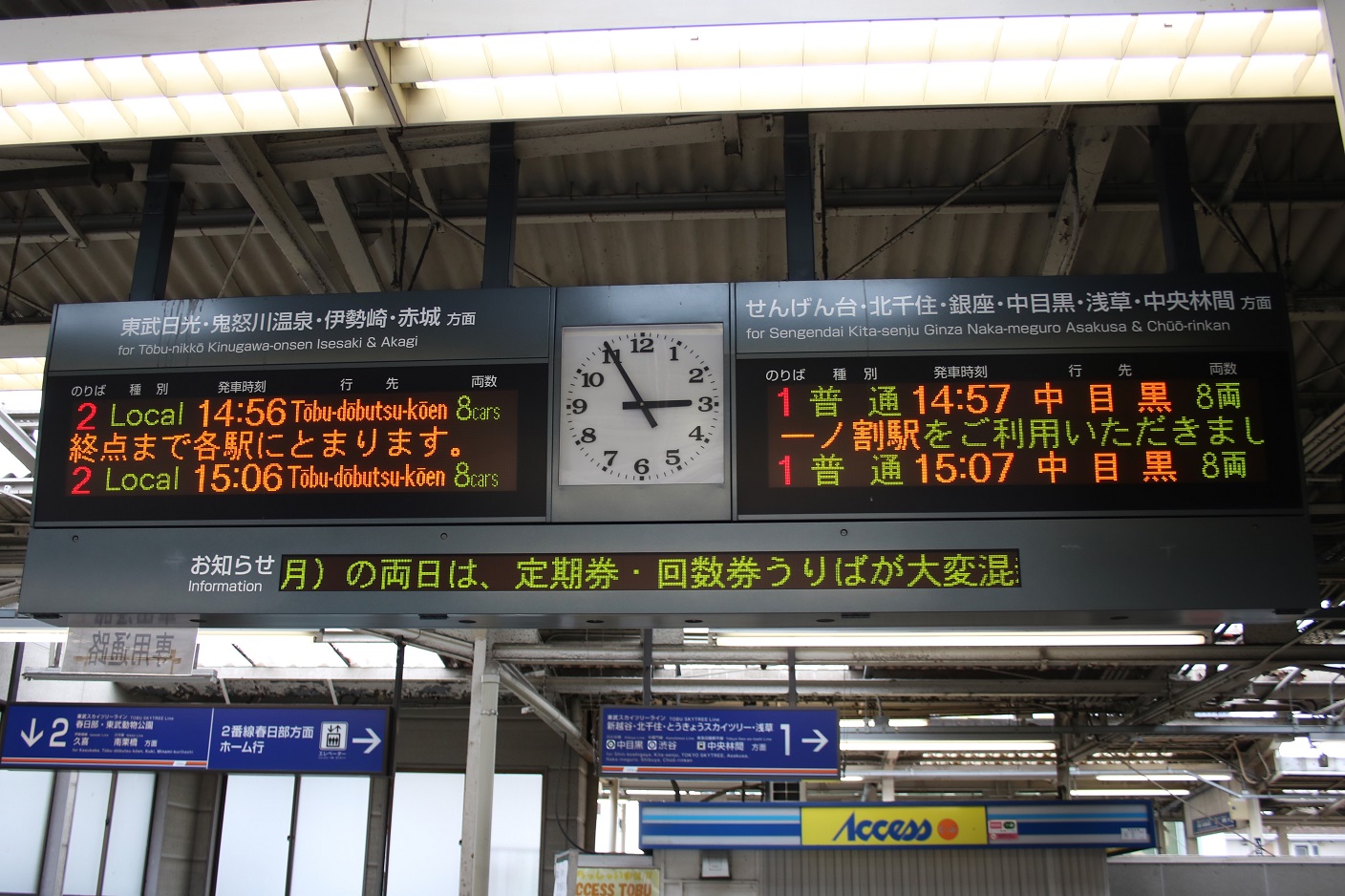

外観

f:id:toki_lucario:20170427005516j:plain



表示詳細

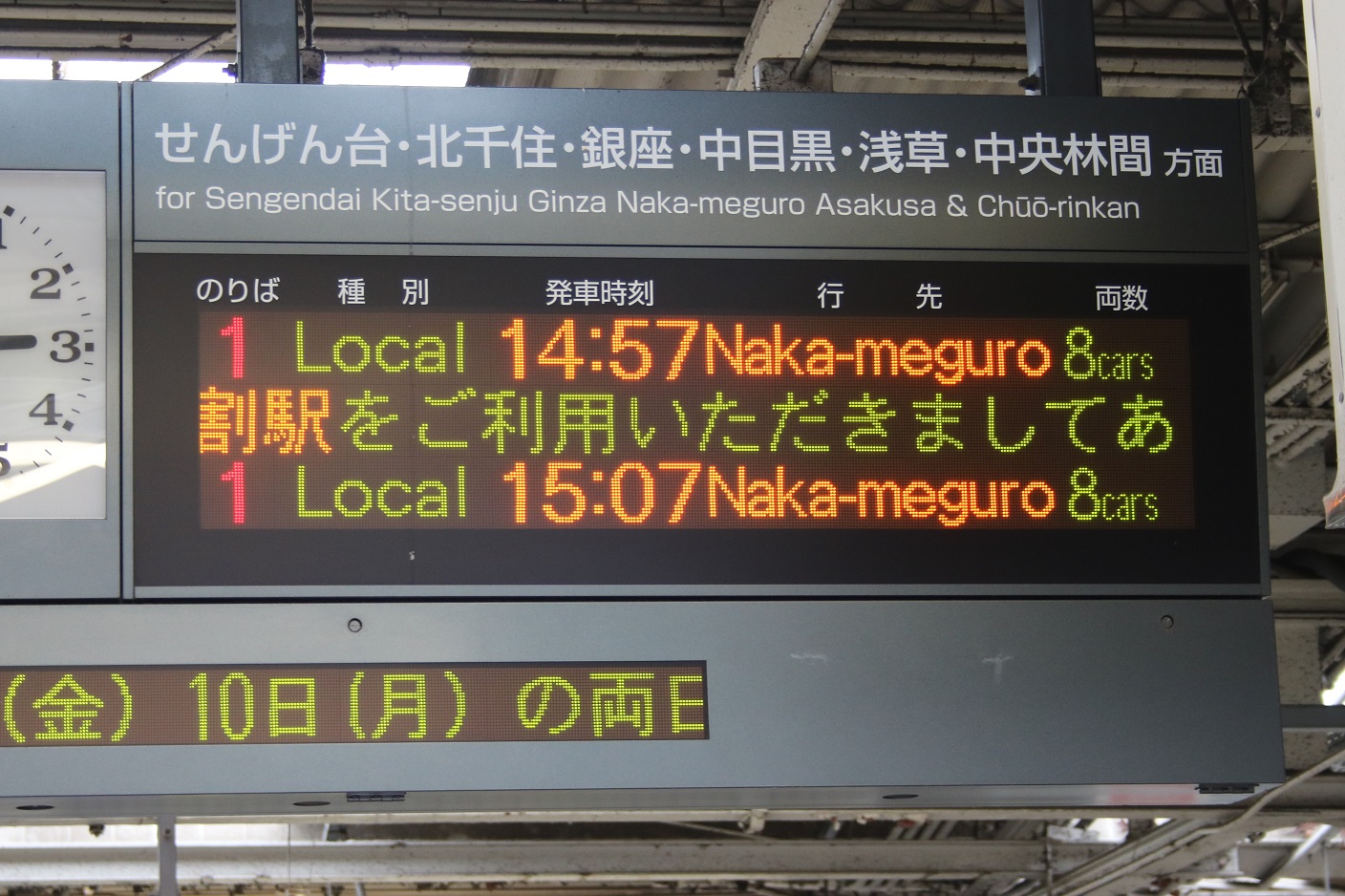

1番線用

f:id:toki_lucario:20170427010019j:plain

f:id:toki_lucario:20170427010156j:plain

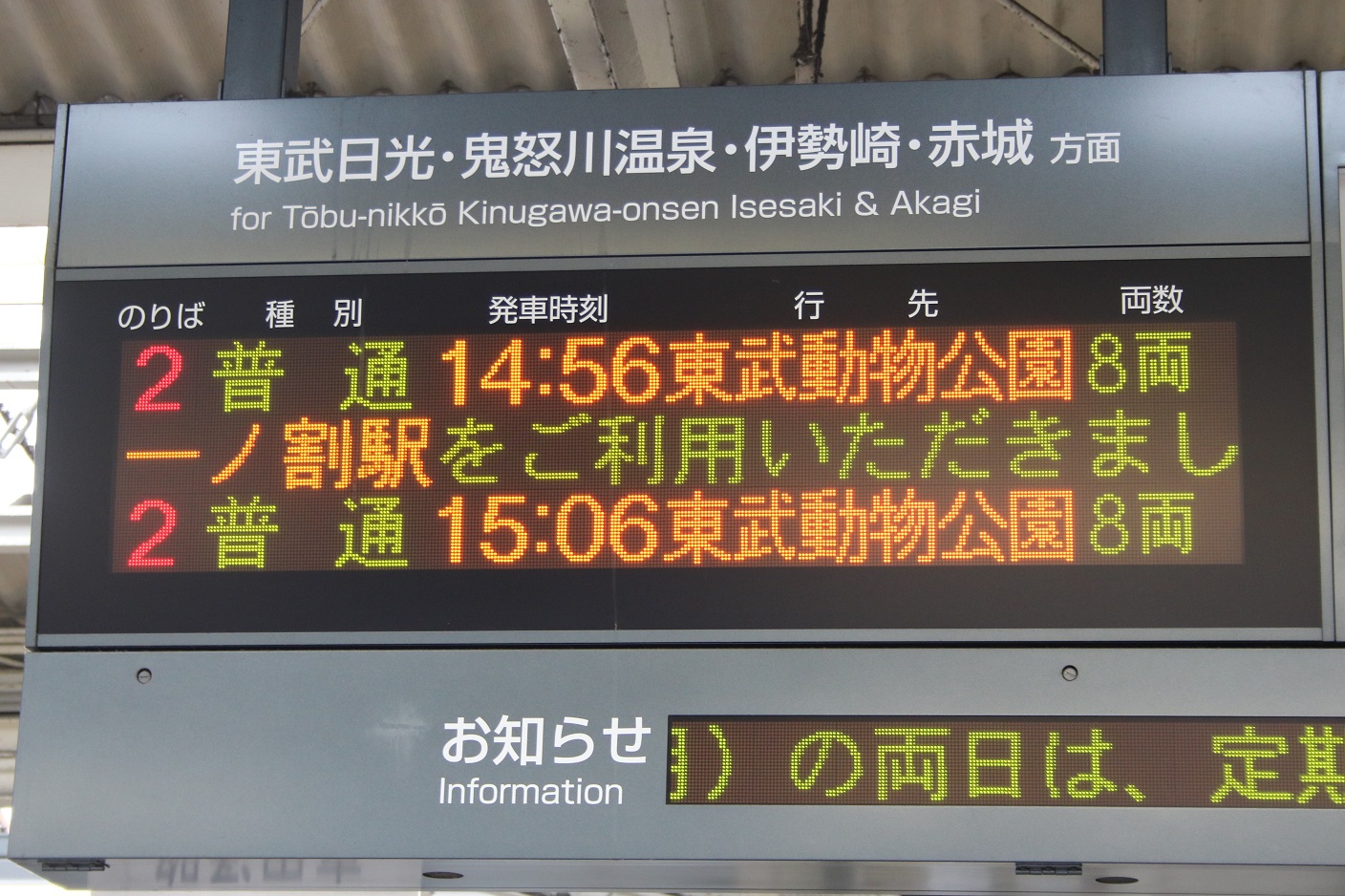

2番線用

f:id:toki_lucario:20170427010326j:plain

f:id:toki_lucario:20170427010037j:plain

表示タイプ

24ドット/ゴシック3(3色/新陽社)14文字×3段・情報スクロール1段

番線1・種別3・時刻3・行き先5・両数1.5・スペース0.5



その他

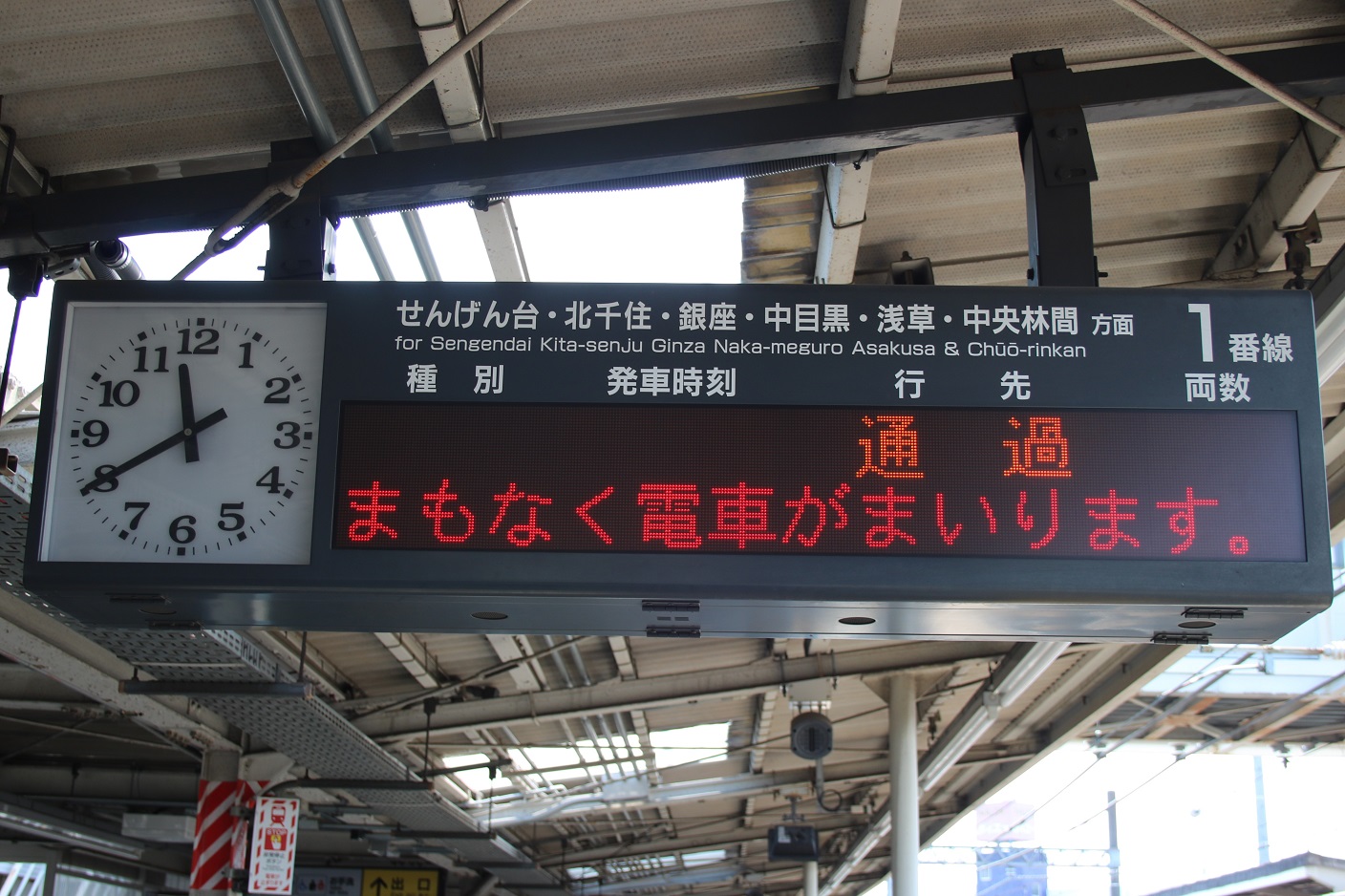

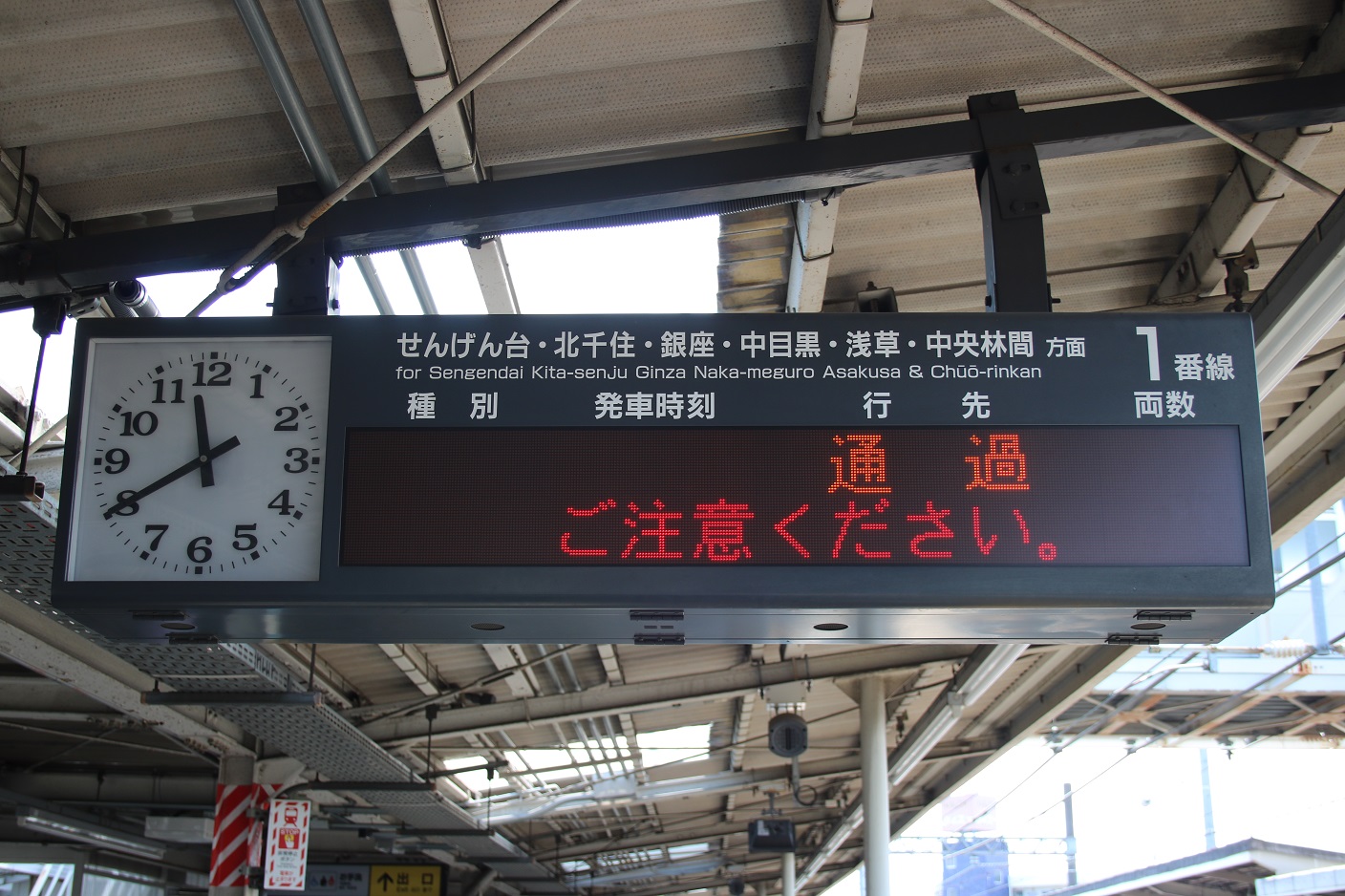

列車接近表示(全番線共通)

f:id:toki_lucario:20170427010348j:plain

f:id:toki_lucario:20170427012614j:plain

 交互表示:まもなく電車がまいります。 ご注意ください。



遅れ表示

新陽社24ドット標準のものです。



新陽社製の24ドット発車標です。明朝体から ROM 更新され現在に至っています。その際に,両数表示が2桁分から1.5桁分に縮小されています。
